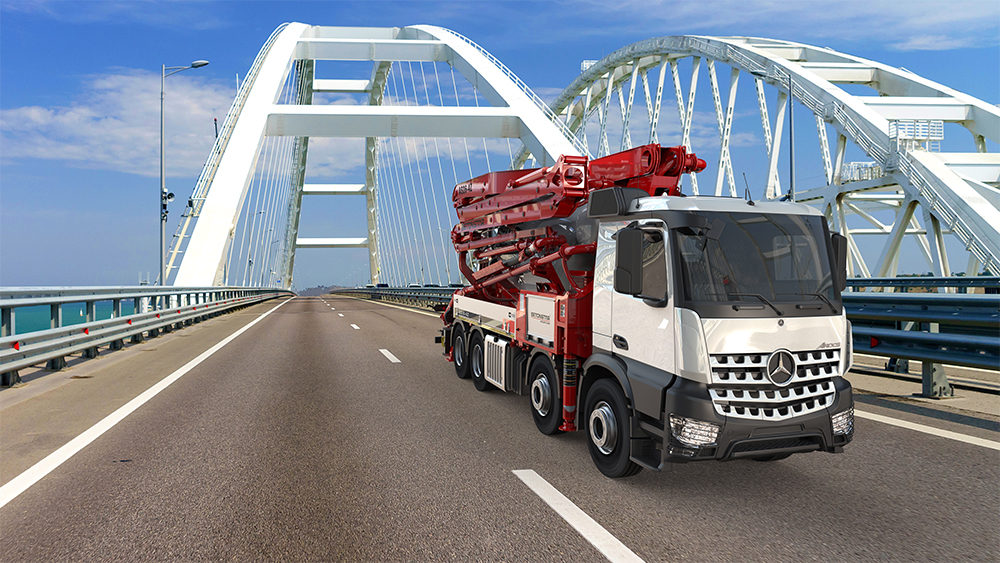

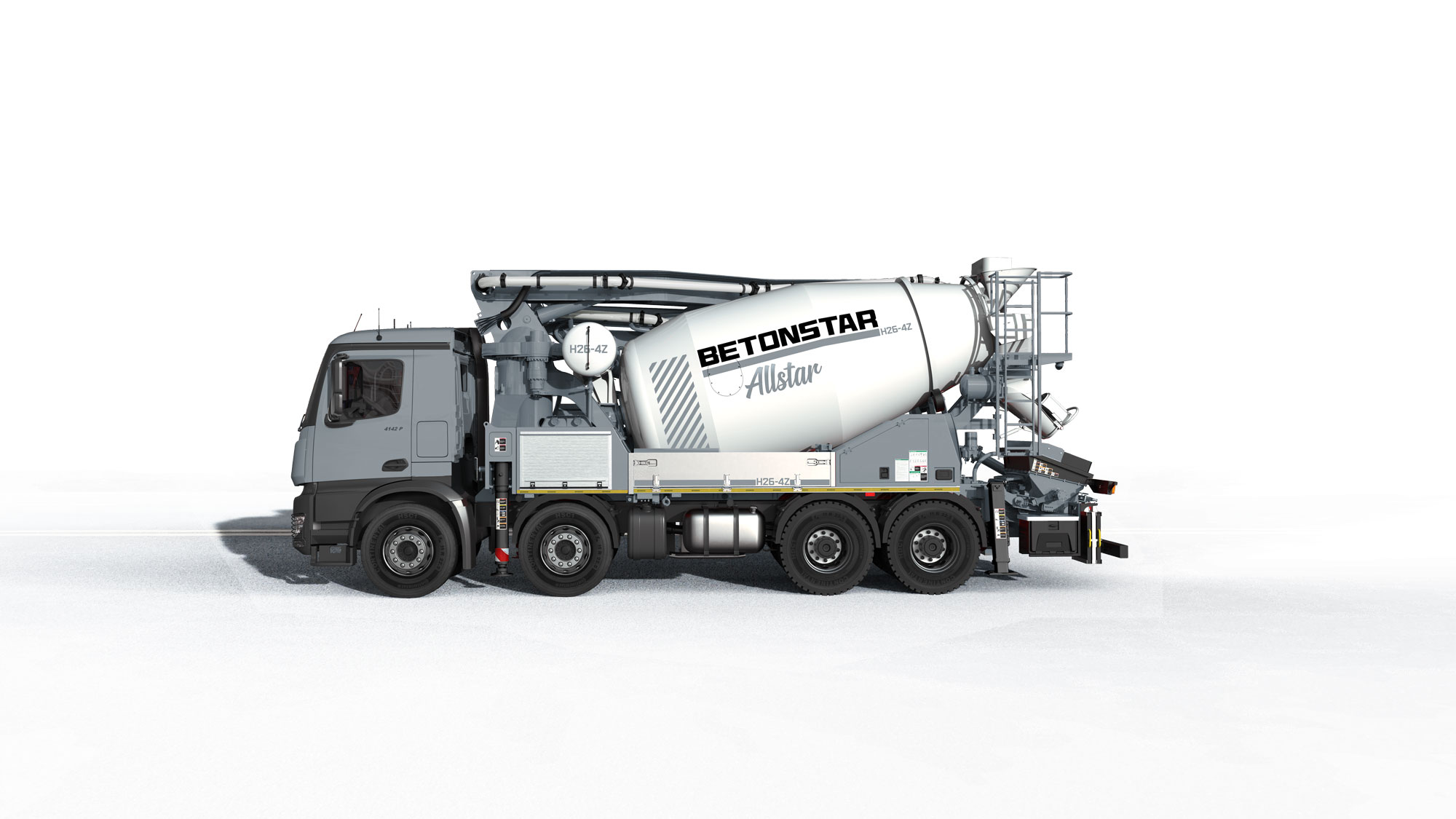

PUMP MIXER

ALLSTAR 26-4Z

Europe Version USA Version

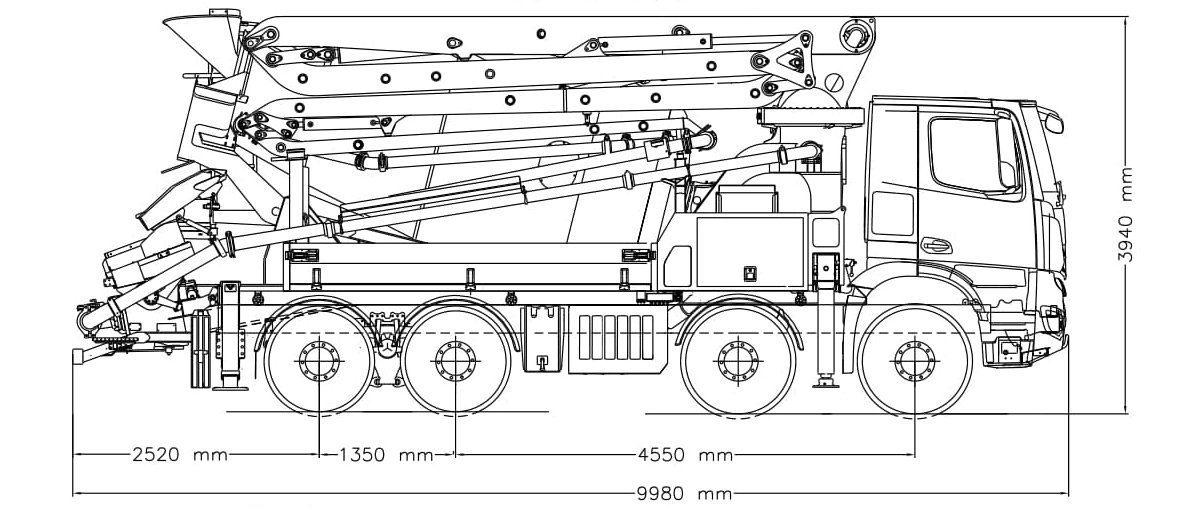

TECHNICAL DETAILS
TECHNICAL DETAILS

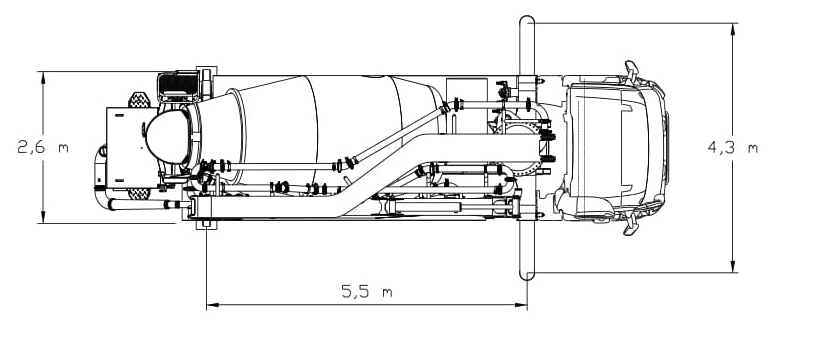

SUPPORT LEGS DIMENSIONS
SUPPORT LEGS DIMENSIONS
PUMP GROUP

PUMP GROUP

AS 26.70 – 4Z (STD.)

Theo. Conc. Output (max)

(Piston Side)

70 m³/ h

Theo. Conc. Pressure (max)

(Piston Side)

81 bar

Stroke

28 Stroke / min

Concrete Cylinder

Dimensions

230 mm x 1000 mm

CONTROL SYSTEM

■ Smartstar Control

■ Color LCD

■ Rear Keyboard

■ Diagnostic

■ Fuel Saving Mode

OPTIONS

■ Hopper Vibrator

■ Hydraulic Driven Fan

■ Stability Control

■ Air Compressor

■ End Hose Squeeze Valve

■ High Pressure Cleaning Kit (140 bar)

■ Betonstar IoT System

■ Remote Control (HBC)

■ Auto Unfolding

■ Water and Oil Tank Heater

■ Water Pump (Hydraulic Operated)

STANDARD EQUIPMENT

Hopper Capacity : 450 l

Switching System : Elect. Magn. Sensor

Concrete Valve : S Valve System

Electric Box : Waterproof and PLC Controlled

Remote Control : Included (HETRONIC)

End Hose : 3 m

Water Tank Capacity : 500 l and Hose 15 m (Pressure Tank)

Lubrication System : Hydraulic (LINCOLN)

Driven by : PTO or Gear Box

SUPPORT LEGS SYSTEM

Front Legs : Sliding Support

Rear Legs : Fixed

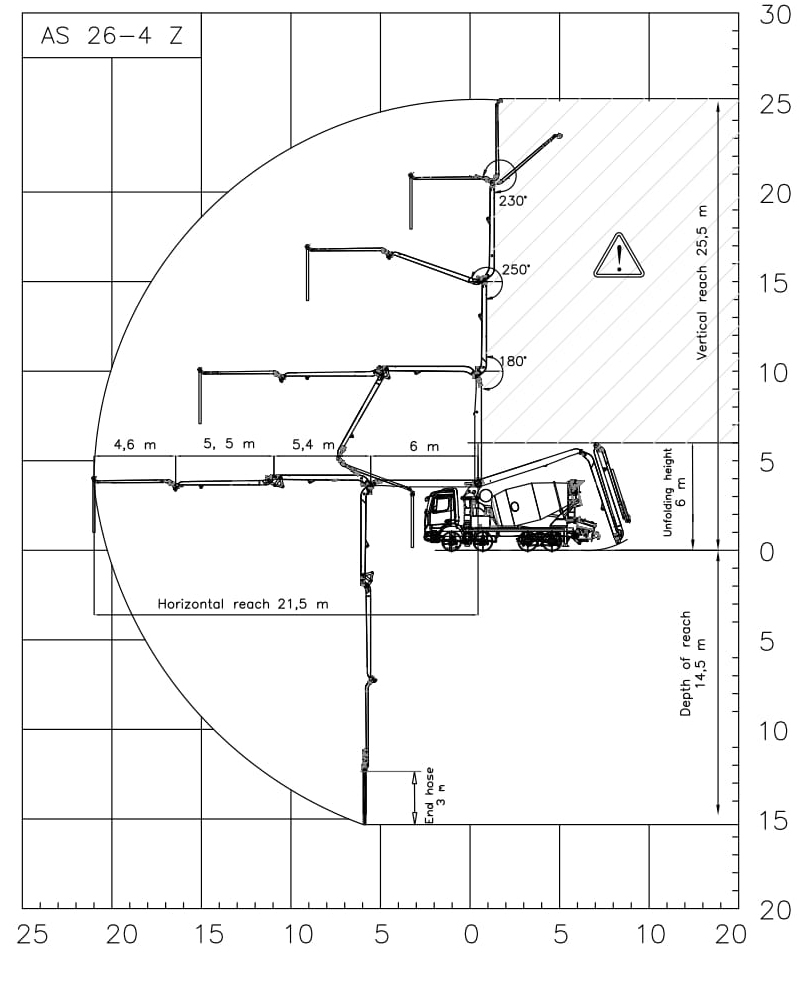

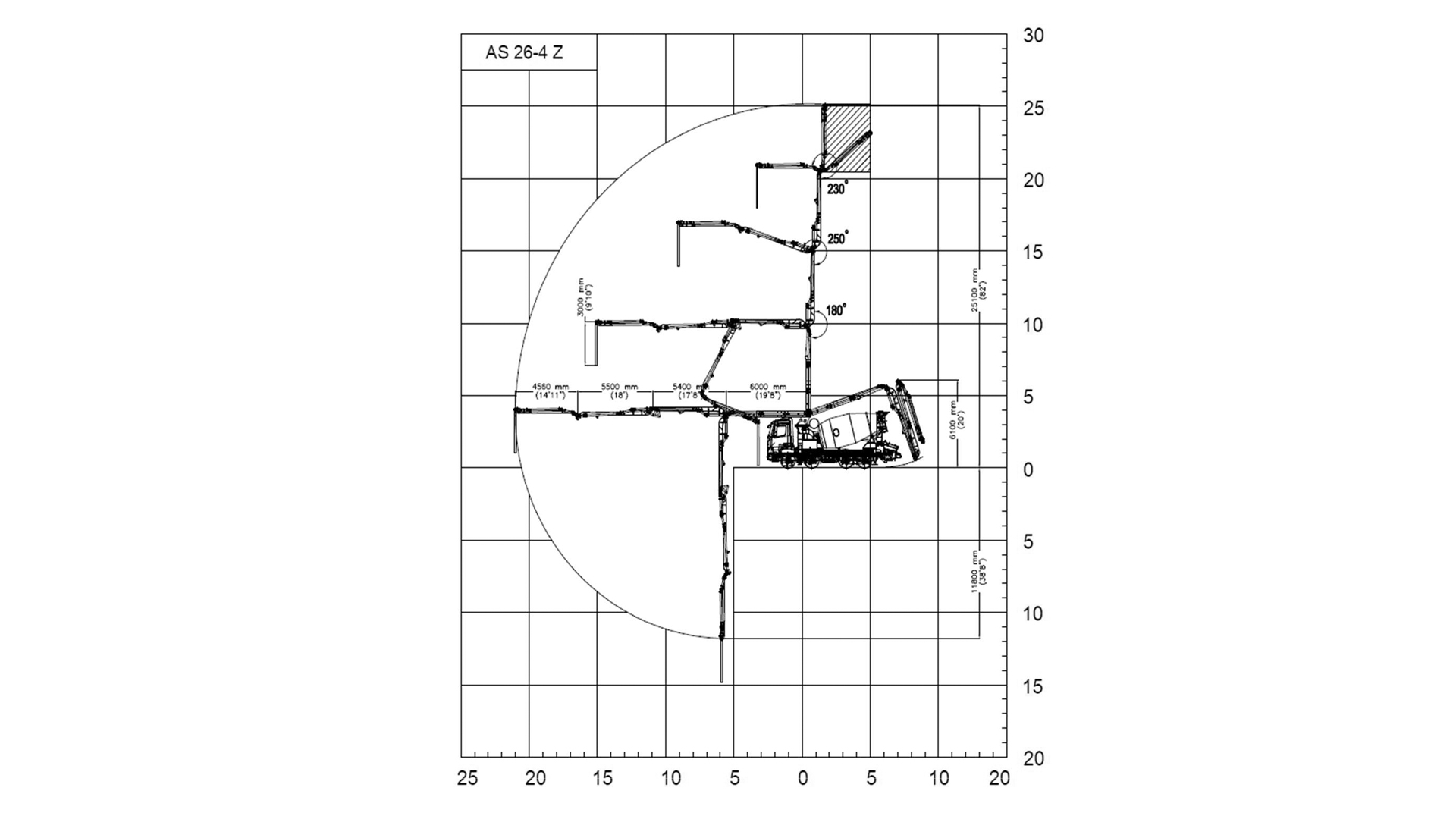

BOOM WORKING DIAGRAM
BOOM WORKING DIAGRAM
MIXER SYSTEM

Nominal Capacity : 7 m³

Drum Speed : 1-14 rpm

Filling Ratio : 60 %

BOOM SYSTEM

Boom Type : 4Z

Sections : 4

Boom Swing Time : 104 sec

Boom Swinging Angle : 365°

Concrete Pipe Diameter : 100 mm

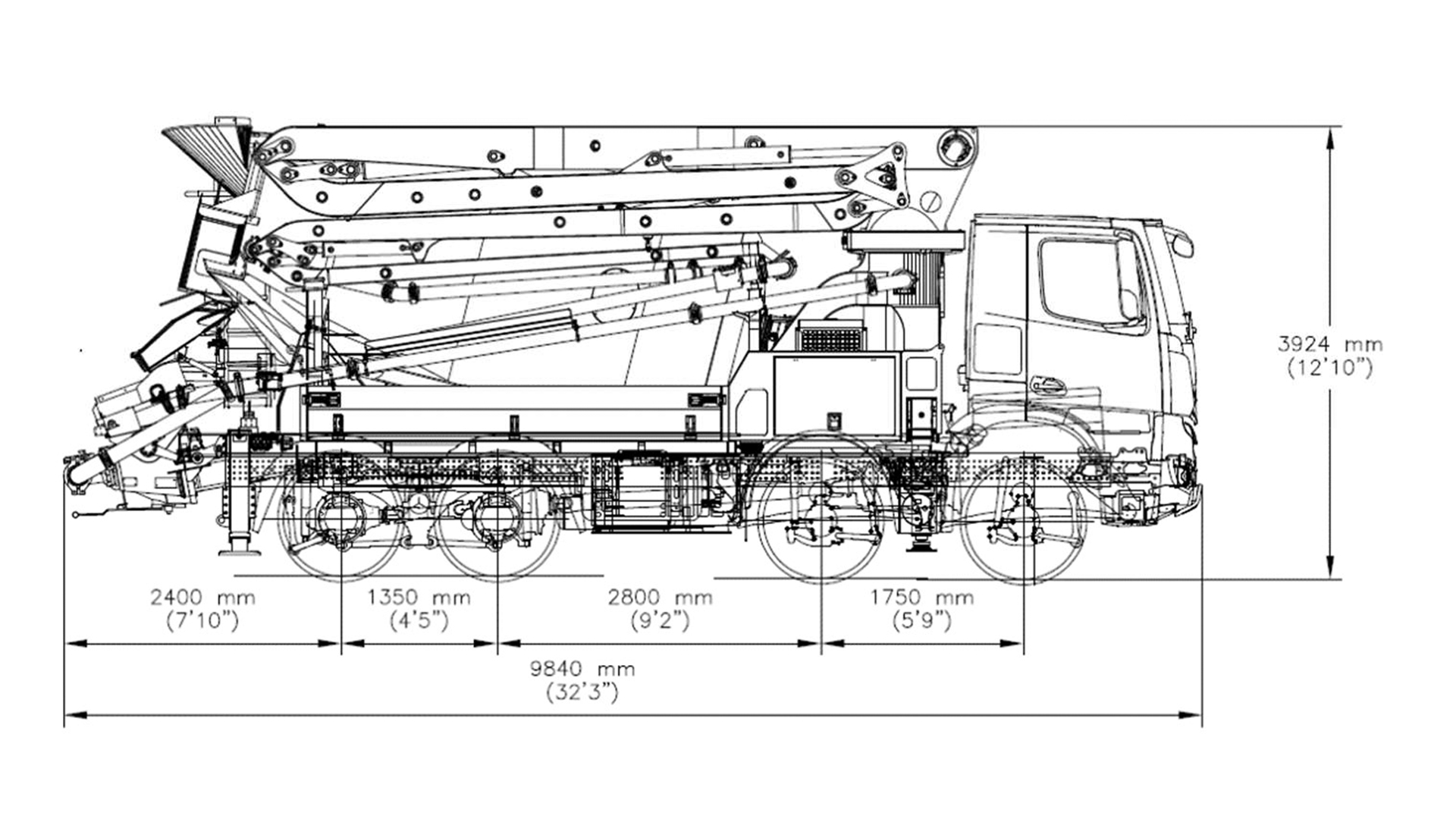

TECHNICAL DETAILS
TECHNICAL DETAILS

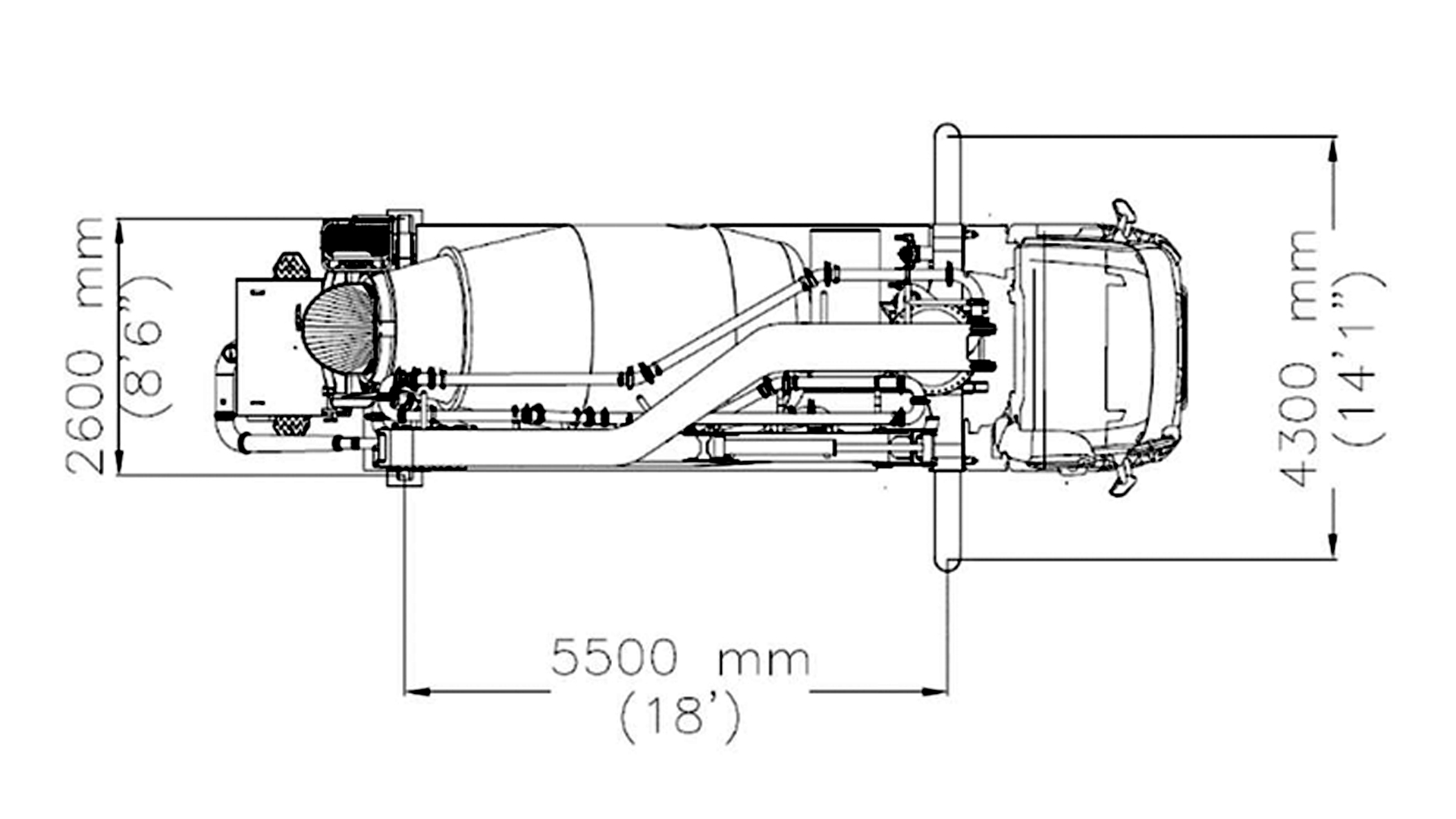

SUPPORT LEGS DIMENSIONS
SUPPORT LEGS DIMENSIONS
PUMP GROUP
Pump Group AS 26.70 – 4Z

Theo. Conc. Output (max)

(Piston Side)

70 m³ / h (91,55 yd³ / h)

Theo. Conc. Pressure (max)

(Piston Side)

81 bar (1174,80 psi)

Stroke

28 Stroke / min

Concrete Cylinder

Dimensions

230 mm x 1000 mm (9,05’’ x 39,37’’)

CONTROL SYSTEM

■ Smartstar Control

■ Color LCD

■ IP69K Electronic Keypad

■ Diagnostic

■ Fuel Saving Mode

■ Switch Failure Mode

■ Automatic Power Regulation

■ Automatic Mixer

■ Mixer Safety Switch

■ Automatic Concrete Pumping

OPTIONS

■ Hopper Vibrator

■ Hydraulic Driven Fan

■ Stability Control

■ Air Compressor

■ End Hose Squeezer

■ High Pressure Cleaning Kit (135 bar / 1958 psi)

■ Betonstar IoT System

■ Remote Control (HBC)

■ Auto Unfolding

■ Water and Oil Tank Heater

■ Water Pump Hydraulic Operated

■ Concrete Level Sensor

STANDARD EQUIPMENT

Hopper Capacity : 450 l (119 gal)

Switching System : Elect. Magn. Sensor

Concrete Valve : S Valve System

Electric Box : IP65 PLC Controlled

Remote Control : HBC Remote Control

End Hose : 3 m (9’10’’) 4'' Diameter

Water Tank Capacity : 500 l (132,08 gal) and Hose 15 m (49’ 2’’)

Lubrication System : Electrically Controlled Central System (LINCOLN)



SUPPORT LEGS SYSTEM

Front Legs : Sliding Support

Rear Legs : Fixed

BOOM WORKING DIAGRAM
BOOM WORKING DIAGRAM
MIXER SYSTEM

Nominal Capacity : 7 m³ (9,15 yd³)

Drum Speed : 1-14 rpm

Filling Ratio : 60%

BOOM SYSTEM

Boom Type : Z

Sections : 4

Boom Swing Time : 90 sec

Boom Swinging Angle : 365°

Concrete Pipe Diameter : 100 mm (3,93’’)
