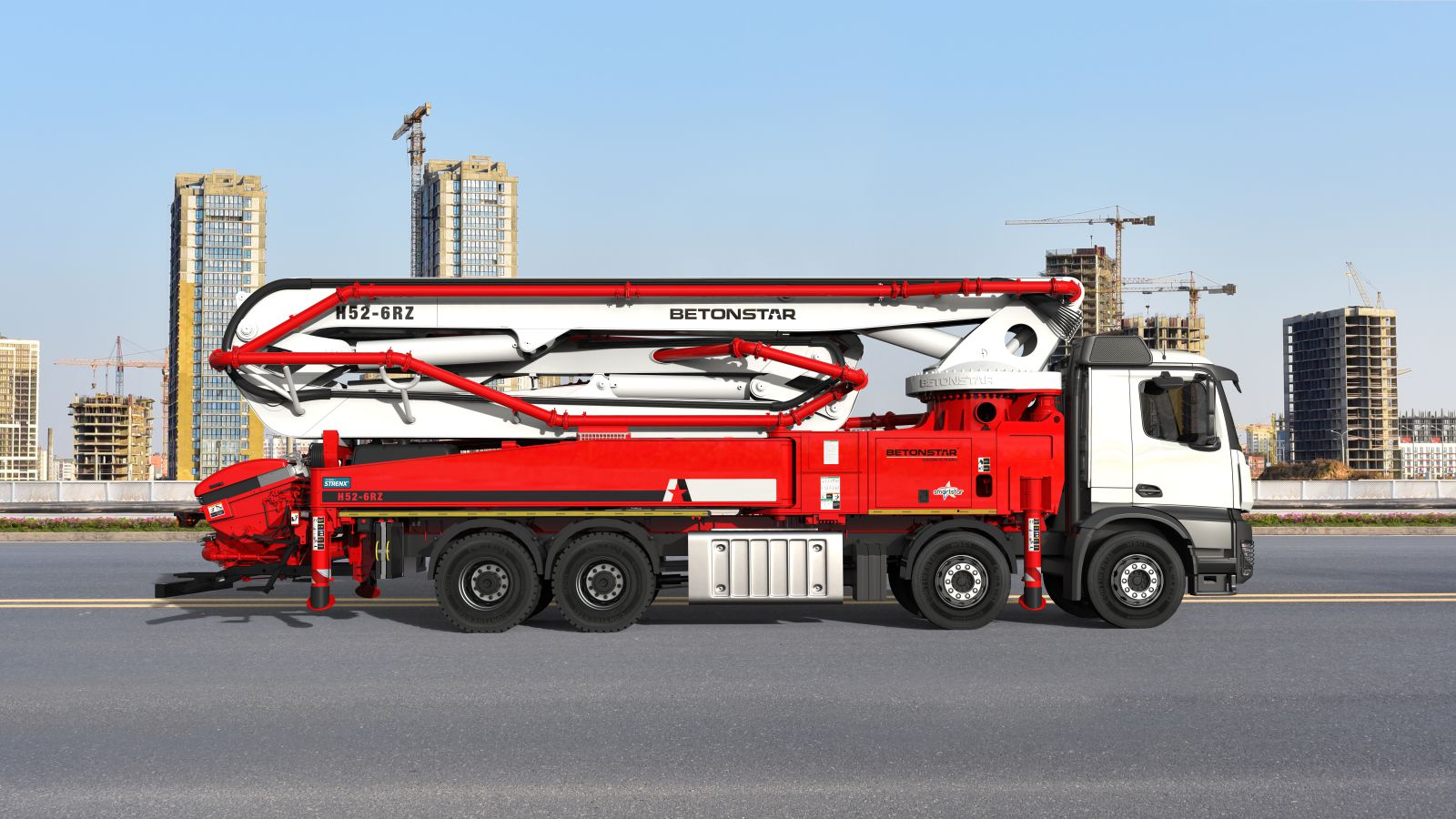

TRUCK MOUNTED CONCRETE PUMPS

H52-6RZ

Europe Version

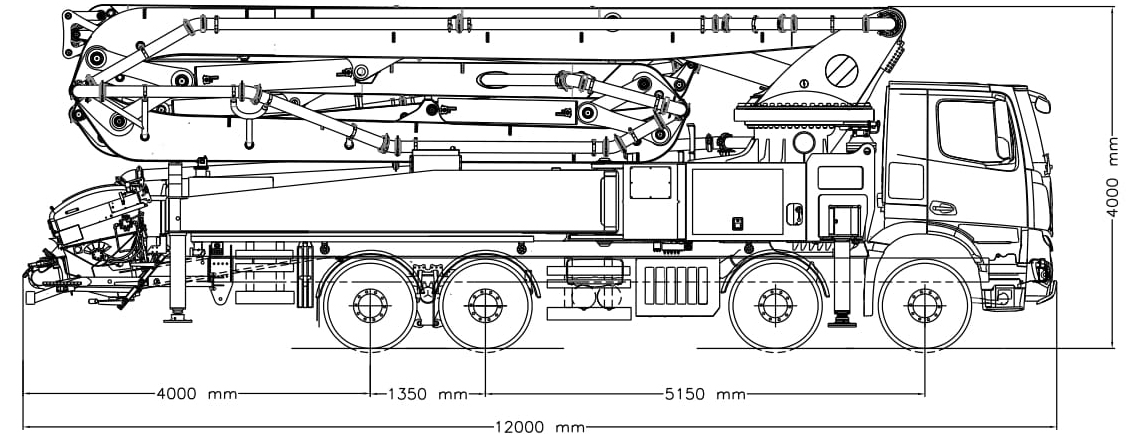

TECHNICAL DETAILS
TECHNICAL DETAILS
SUPPORT LEGS DIMENSIONS
SUPPORT LEGS DIMENSIONS
PUMP GROUP

PUMP GROUP

BST 52.14H 6RZ (STD.)

BST 52.16 6RZ (OPT.)

Theo. Conc. Output (max)

(Piston Side)

140 m³/ h

160 m³/ h

Theo. Conc. Pressure (max)

(Piston Side)

81 bar

81 bar

Stroke

26 Stroke / min

26 Stroke / min

Concrete Cylinder

Dimensions

230 mm x 2100 mm

250 mm x 2100 mm

CONTROL SYSTEM

■ Smartstar Control

■ Color LCD

■ Rear Keyboard

■ Diagnostic

■ Fuel Saving Mode

OPTIONS

■ Hopper Vibrator

■ Hydraulic Driven Fan

■ Stability Control

■ Air Compressor

■ End Hose Squeeze Valve

■ High Pressure Cleaning Kit (140 bar)

■ Betonstar IoT System

■ Remote Control (HBC)

■ Auto Unfolding

■ Water and Oil Tank Heater

STANDARD EQUIPMENT

Hopper Capacity : 650 l

Switching System : Elect. Magn. Sensor

Concrete Valve : S Valve System

Electric Box : Waterproof and PLC Controlled

Remote Control : Included (HETRONIC)

End Hose : 3 m

Water Pump : 67 lpm

Water Tank Capacity : 650 l and Hose 15 m

Lubrication System : Hydraulic (LINCOLN)

Driven by : PTO or Gear Box

SUPPORT LEGS SYSTEM

Front Legs : X

Rear Legs : Side Hydraulic Swing

BOOM SYSTEM

Boom Type : 6RZ

Sections : 6

Boom Swing Time : 204 sec

Boom Swinging Angle : 365°

Concrete Pipe Diameter : 125 mm

BOOM WORKING DIAGRAM
BOOM WORKING DIAGRAM
