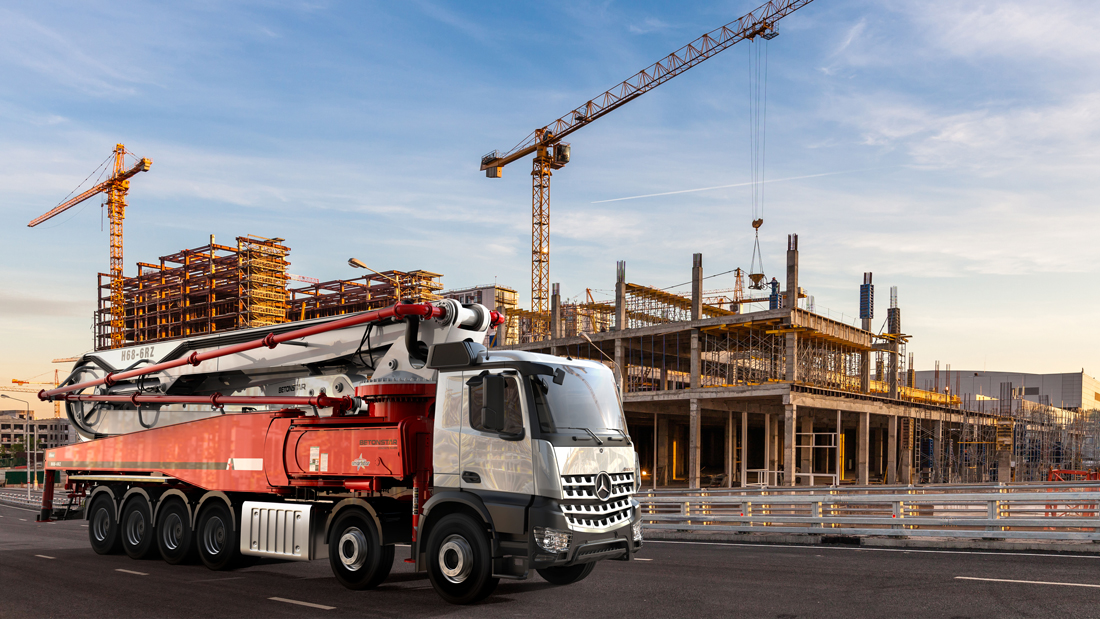

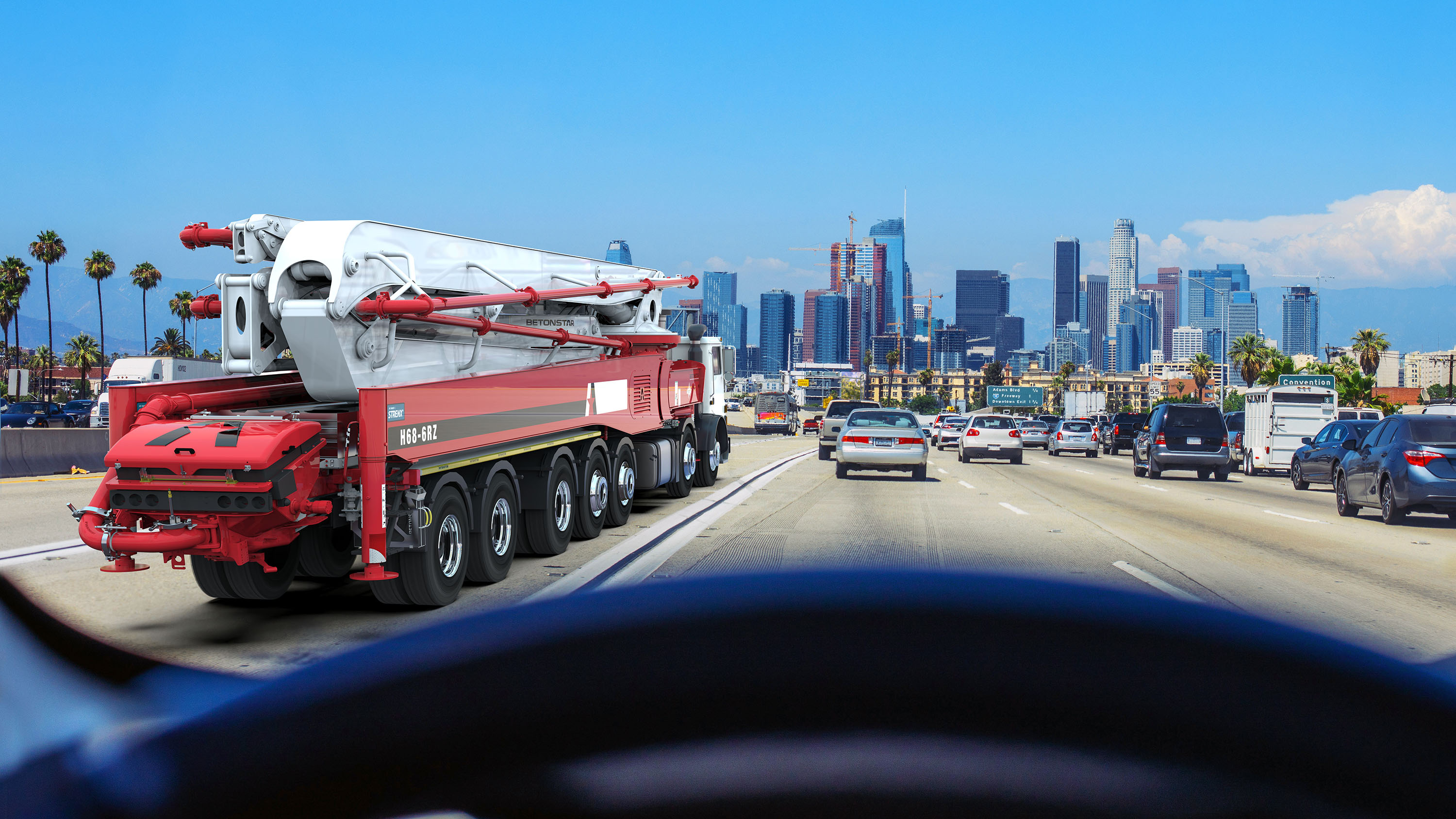

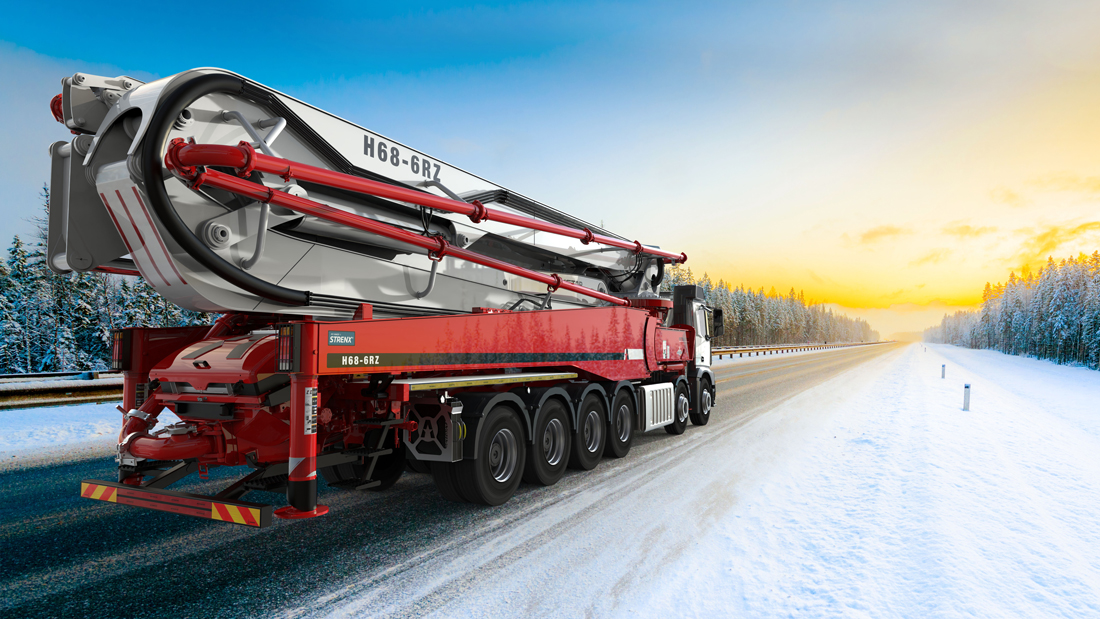

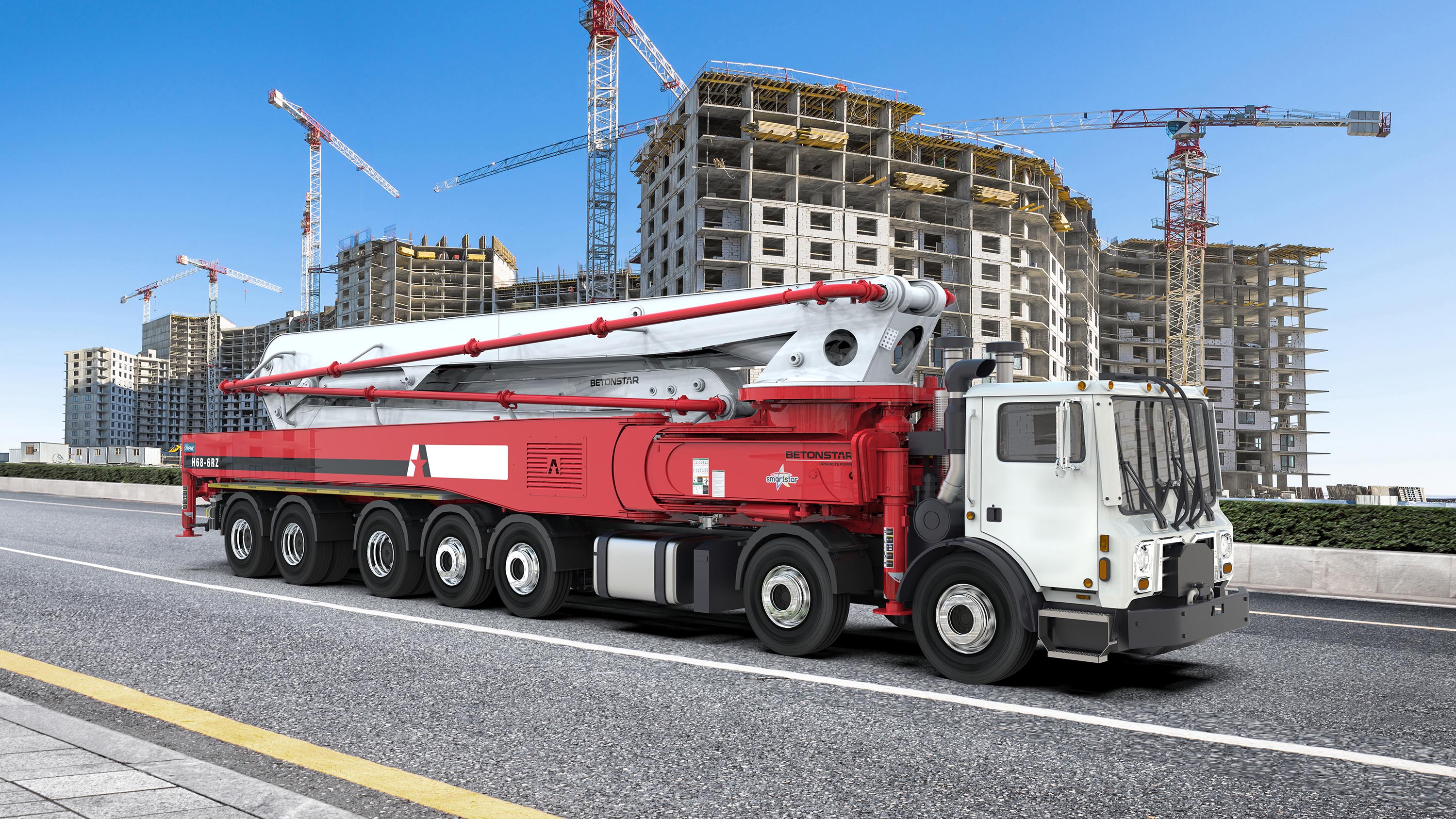

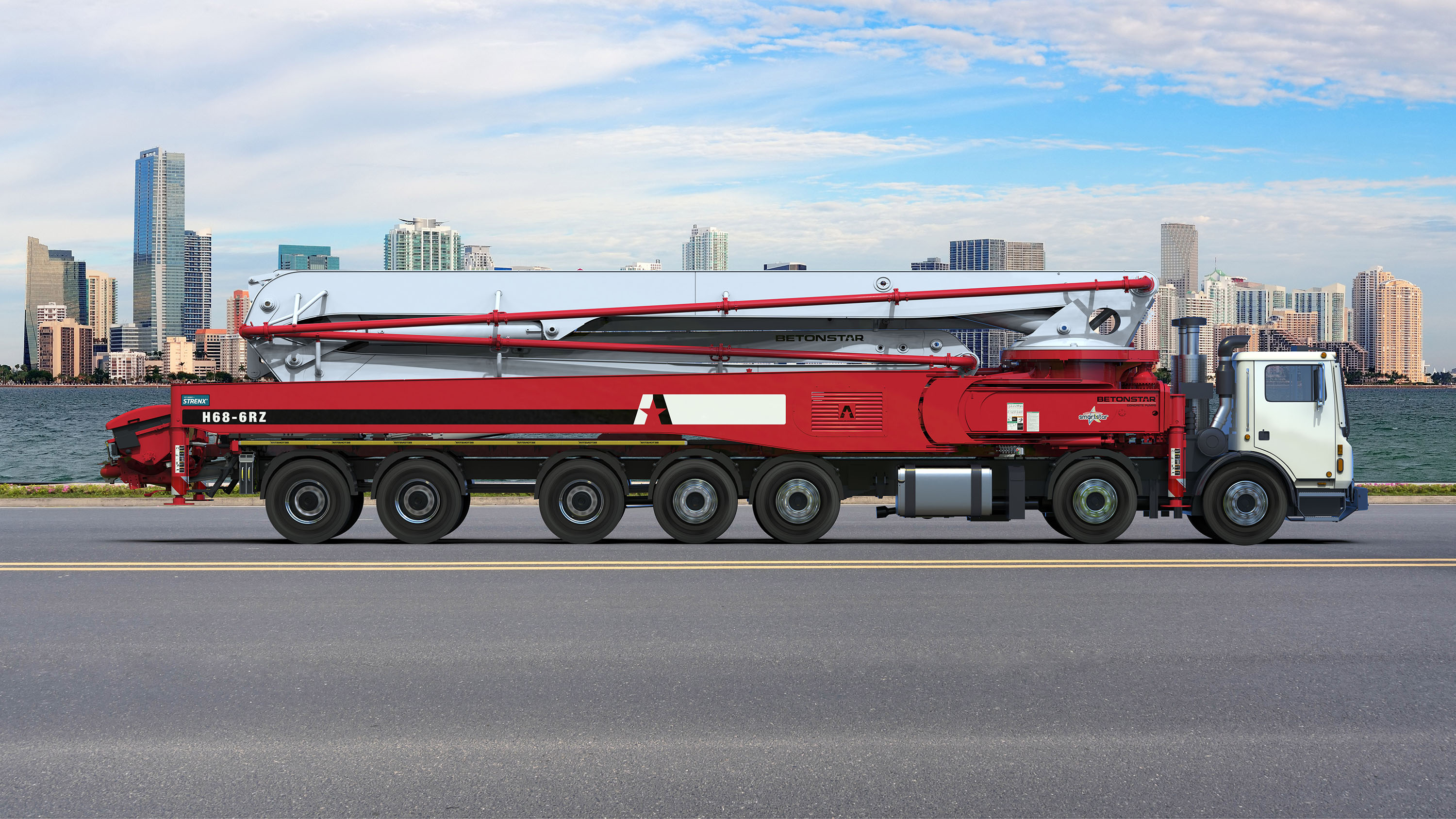

TRUCK MOUNTED CONCRETE PUMPS

H68-6RZ

Europe Version USA Version

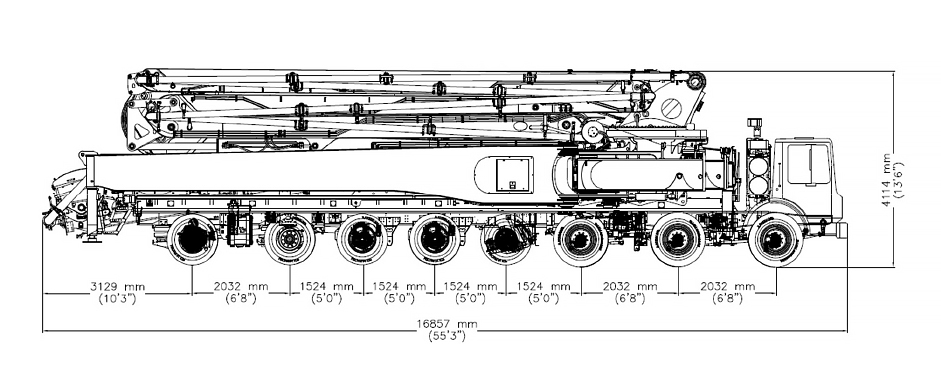

TECHNICAL DETAILS
TECHNICAL DETAILS

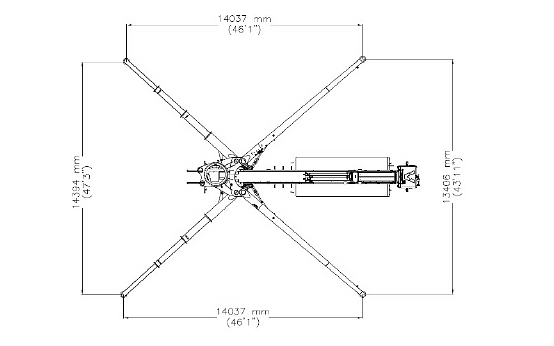

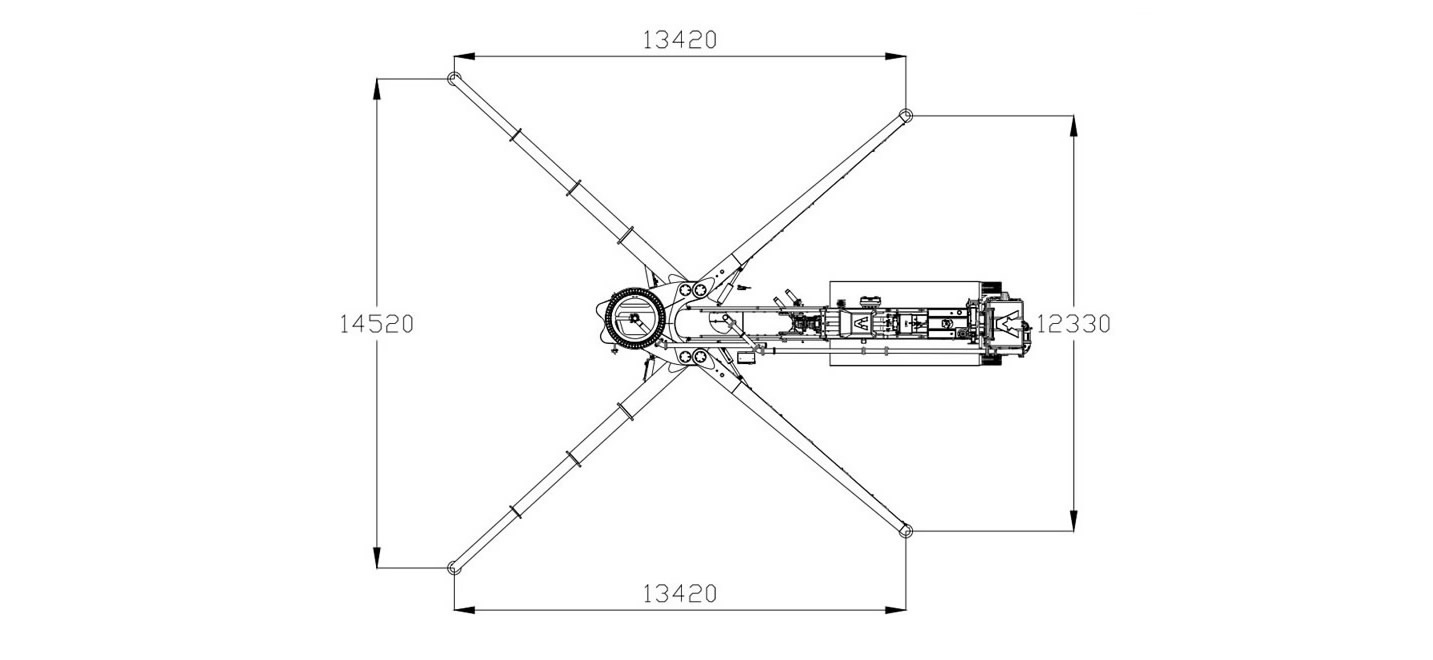

SUPPORT LEGS DIMENSIONS
SUPPORT LEGS DIMENSIONS
PUMP GROUP
PUMP GROUP

BST 68.16 6RZ(STD.)

 BST 68.20 6RZ(OPT.)

Theo. Conc. Output (max)

(Piston Side)

160 m³/ h

200 m³/ h

Theo. Conc. Pressure (max)

(Piston Side)

81 bar

81 bar

Stroke

26 Stroke / min

27 Stroke / min

Concrete Cylinder

Dimensions

250 mm x 2100 mm

250 mm x 2500 mm

STANDARD EQUIPMENT

Hopper Capacity : 650 l

Switching System : Elect. Magn. Sensor

Concrete Valve : S Valve System

Electric Box : Waterproof and PLC Controlled

Remote Control : Included (HETRONIC)

End Hose : 3 m

Water Pump : 67 lpm

Water Tank Capacity : 1000 l and Hose 15 m

Lubrication System : Hydraulic (LINCOLN)

Driven by : PTO or Gear Box

SUPPORT LEGS SYSTEM

Front Legs : Side Hydraulic Swing

Rear Legs : Side Hydraulic Swing

CONTROL SYSTEM

Smartstar Control

Color LCD

Rear Keyboard

Diagnostic

Fuel Saving Mode

OPTIONS

■ Hopper Vibrator

■ Hydraulic Driven Fan

■ Stability Control

■ Air Compressor

■ End Hose Squeeze Valve

■ High Pressure Cleaning Kit (160 bar)

■ Betonstar IoT System

■ Remote Control (HBC)

■ Water and Oil Tank Heater

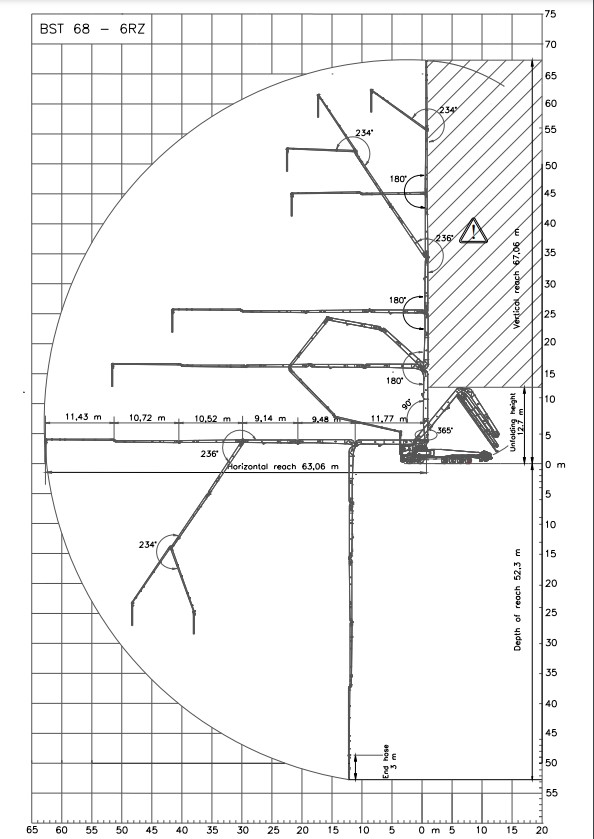

BOOM WORKING DIAGRAM
BOOM WORKING DIAGRAM
TECHNICAL DETAILS
TECHNICAL DETAILS
SUPPORT LEGS DIMENSIONS
SUPPORT LEGS DIMENSIONS
PUMP GROUP



Pump Group

BST 68.16 6RZ (STD.)

BST 68.20 6RZ(OPT.)

Theo. Conc. Output (max)

(Piston Side)

160 m³/ h

(209,27 yd³ / h)

200 m³/ h

(261,59 yd³ / h)

Theo. Conc. Pressure (max)

(Piston Side)

85 bar

(1232,82 psi)

85 bar

(1232,82 psi)

Stroke

26 Stroke / min

27 Stroke / min

Concrete Cylinder

Dimensions

250 mm x 2100 mm

(9,84” x 82,68”)

250 mm x 2500 mm

(9,84” x 82,68”)

STANDARD EQUIPMENT

Hopper Capacity : 650 l (171,71 gal)

Switching System : Elect. Magn. Sensor

Concrete Valve : S Valve System

Electric Box : IP65 PLC Controlled

Remote Control : HBC Remote Control

End Hose : 3 m (9’ 10”) 4” Diameter

Water Pump : 67 lpm (17,7 gpm)

Water Tank Capacity : 900 l (238 gal) and Hose 15 m (49’ 2”)

Lubrication System : Electrically Controlled Central System (LINCOLN)

Driven by : Gear Box

BOOM SYSTEM

Boom Type : RZ

Sections : 6

Boom Swing Time : 264 sec

Boom Swinging Angle : 365°

Concrete Pipe Diameter : 125 mm (4,92’’)

SUPPORT LEGS SYSTEM

Front Legs : Side Hydraulic Swing

Rear Legs : Side Hydraulic Swing

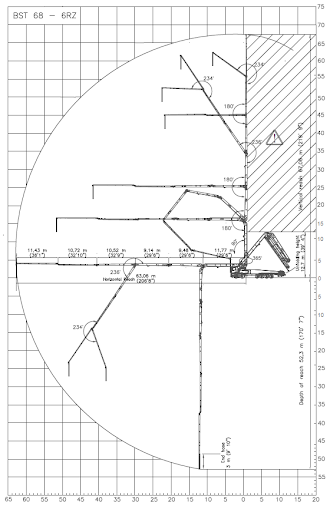

BOOM WORKING DIAGRAM
BOOM WORKING DIAGRAM
CONTROL SYSTEM

■ Smartstar Control

■ Color LCD

■ IP69K Electronic Keypad

■ Diagnostic

■ Fuel Saving Mode

OPTIONS

■ Hopper Vibrator

■ Hydraulic Driven Fan

■ Stability Control

■ Air Compressor

■ End Hose Squeeze Valve

■ High Pressure Cleaning Kit (160 bar / 2320 psi)

■ Betonstar IoT System

■ Tool Boxes (If space is available)

■ Water and Oil Tank Heater

■ Leg Fuel Tank

■ Automatic Lubrication
