TRUCK MOUNTED CONCRETE PUMPS

H37-4Z

Europe Version USA Version

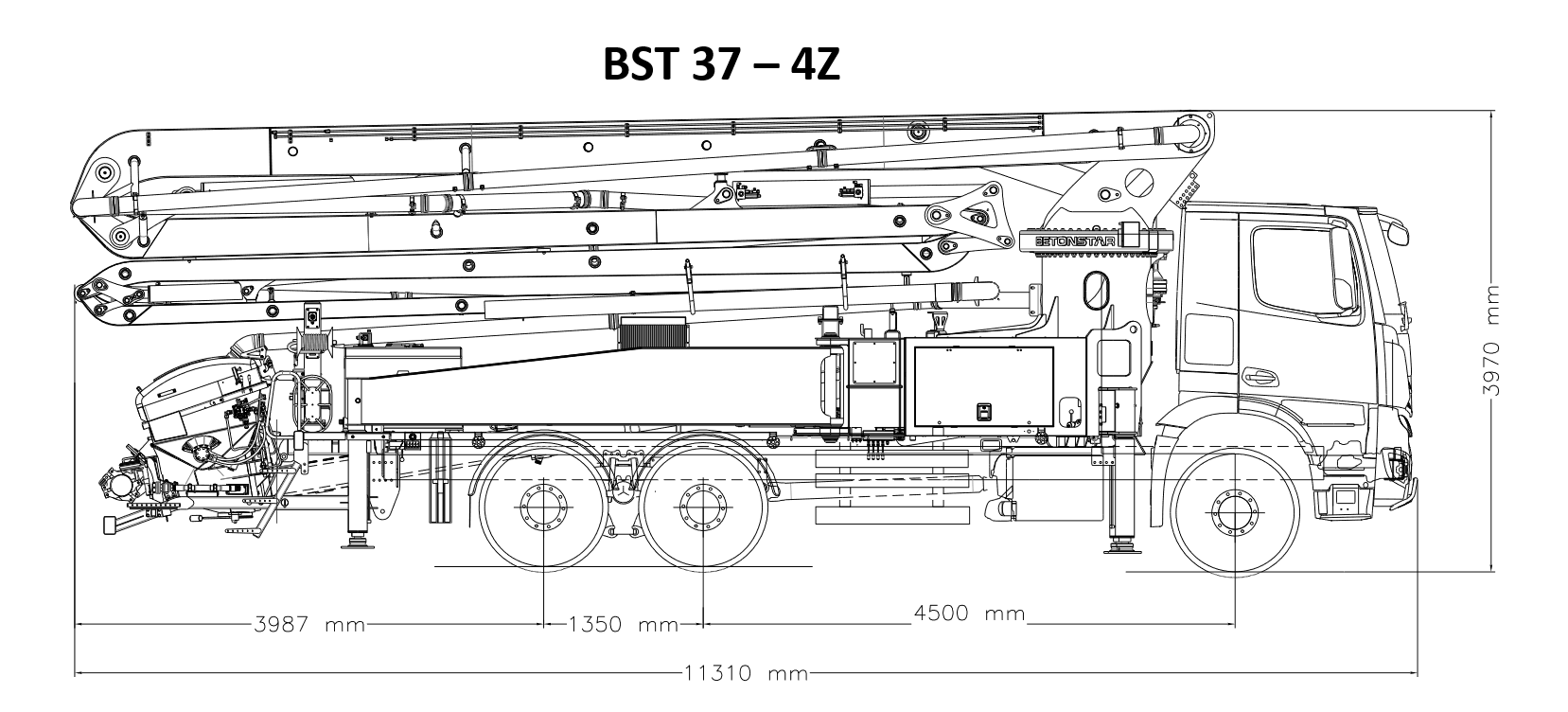

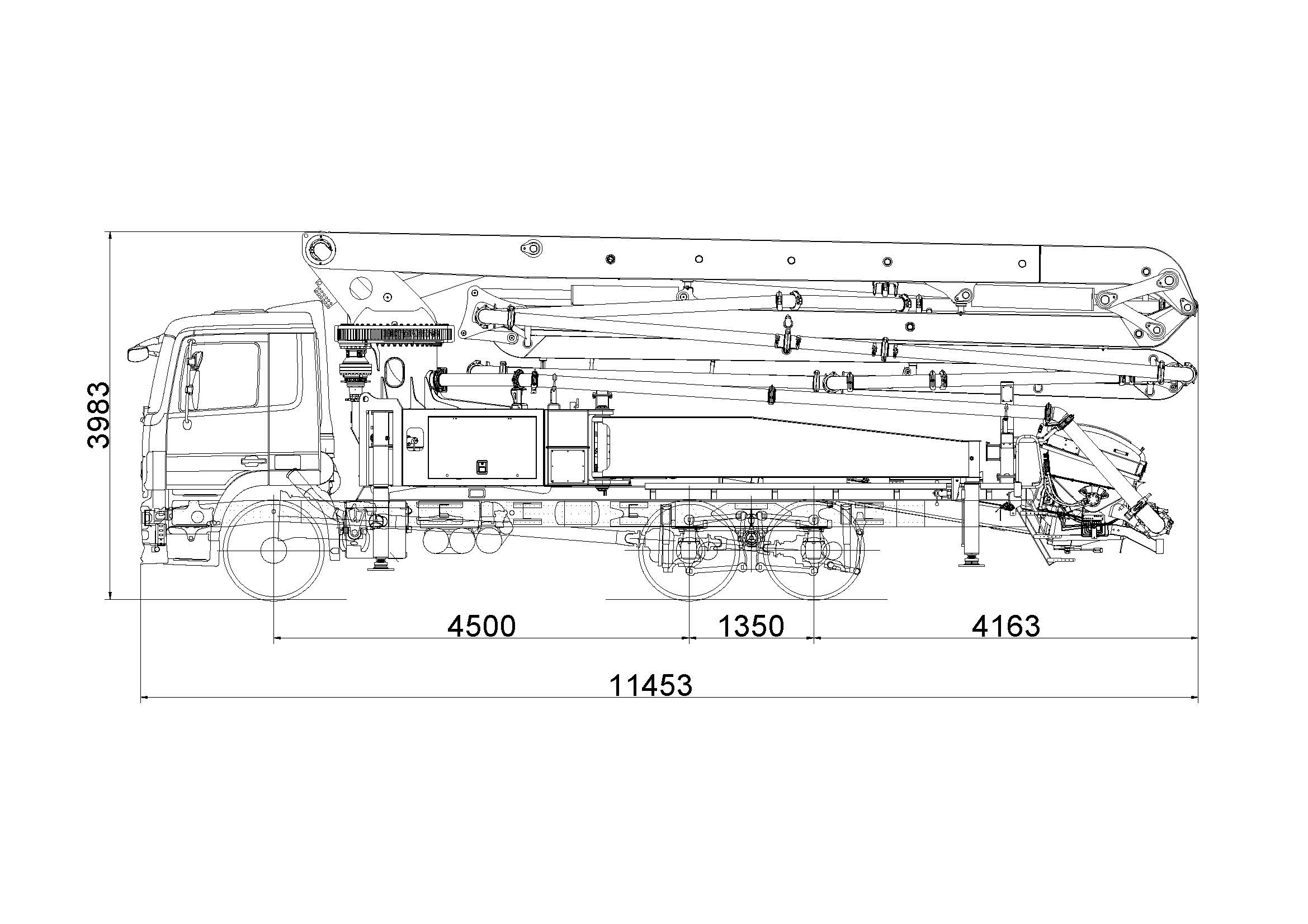

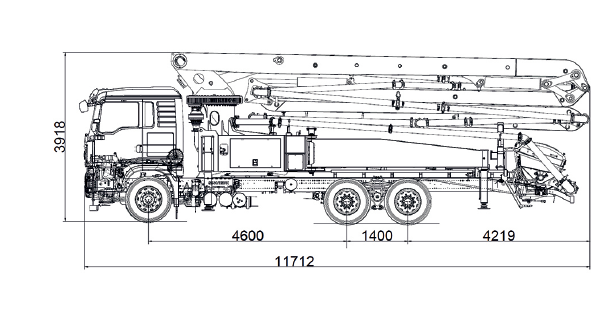

TECHNICAL DETAILS
TECHNICAL DETAILS

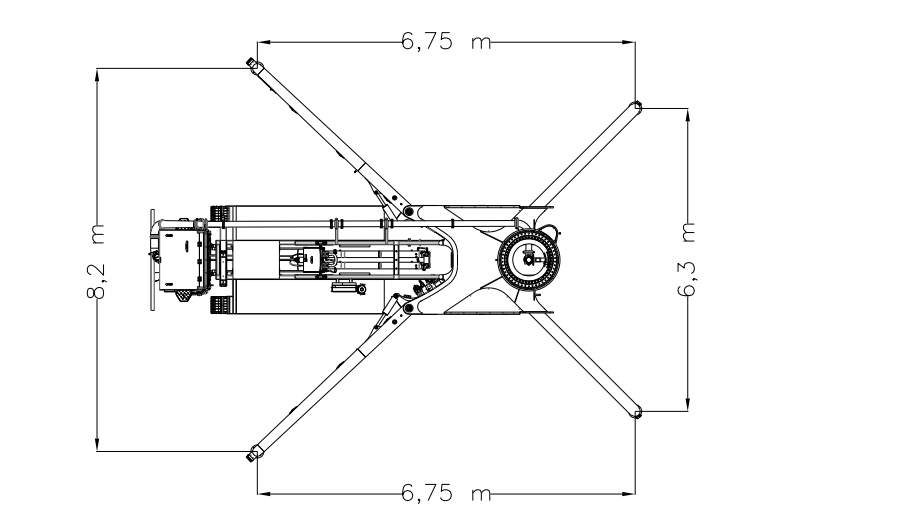

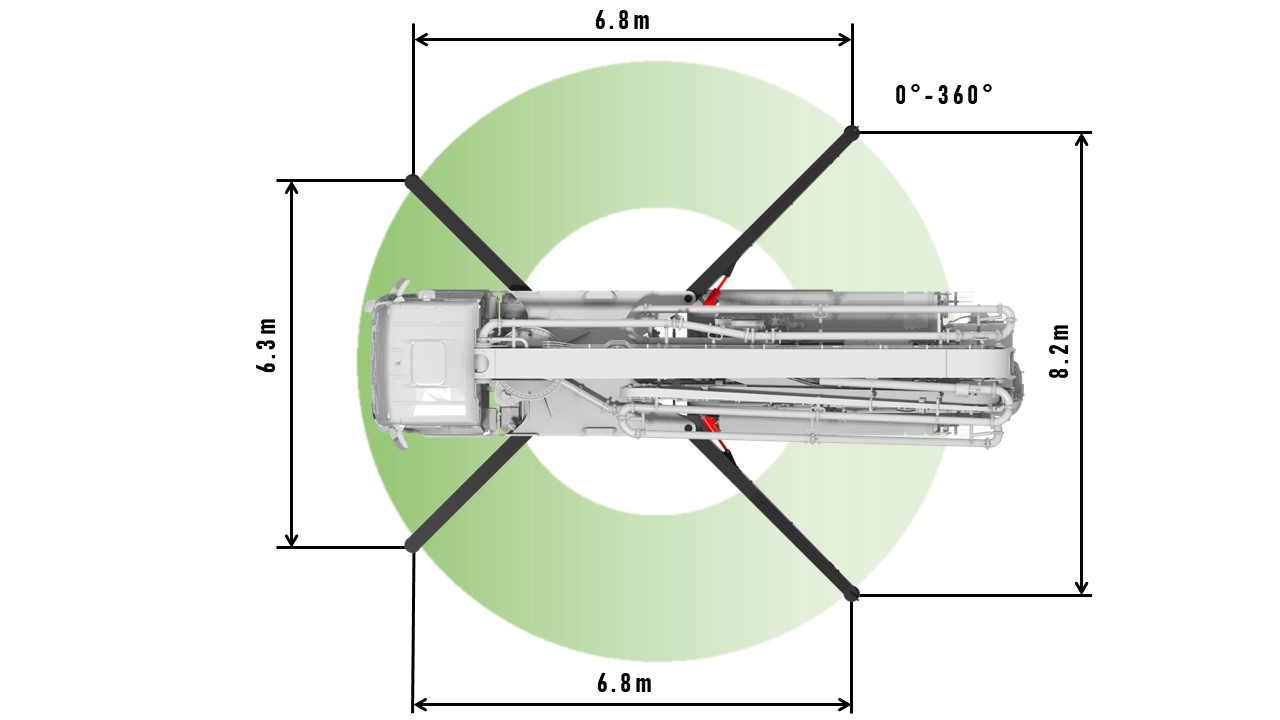

SUPPORT LEGS DIMENSIONS
SUPPORT LEGS DIMENSIONS
PUMP GROUP

PUMP GROUP

BST 37.14 4Z (STD.)

Theo. Conc. Output (max)

(Rod Side)

140 m³/ h

Theo. Conc. Pressure (max)

(Rod Side)

69 bar

Stroke

26 Stroke / min

Concrete Cylinder

Dimensions

230 mm x 2100 mm

OPTIONS

■ Hopper Vibrator

■ Hydraulic Driven Fan

■ Stability Control

■ Air Compressor

■ End Hose Squeeze Valve

■ High Pressure Cleaning Kit (160 bar)

■ Betonstar IoT System

■ Remote Control (HBC)

■ Auto Unfolding

■ Water and Oil Tank Heater

STANDARD EQUIPMENT

Hopper Capacity : 650 l

Switching System : Elect. Magn. Sensor

Concrete Valve : S Valve System

Electric Box : Waterproof and PLC Controlled

Remote Control : Included (HETRONIC)

End Hose : 3 m

Water Pump : 67 lpm

Water Tank Capacity : 650 l and Hose 15 m

Lubrication System : Hydraulic (LINCOLN)

Driven by : PTO or Gear Box

SUPPORT LEGS SYSTEM

Front Legs : X

Rear Legs : Side Hydraulic Swing

BOOM SYSTEM

Boom Type : 4Z

Sections : 4

Boom Swing Time : 135 sec

Boom Swinging Angle : 365°

Concrete Pipe Diameter : 125 mm

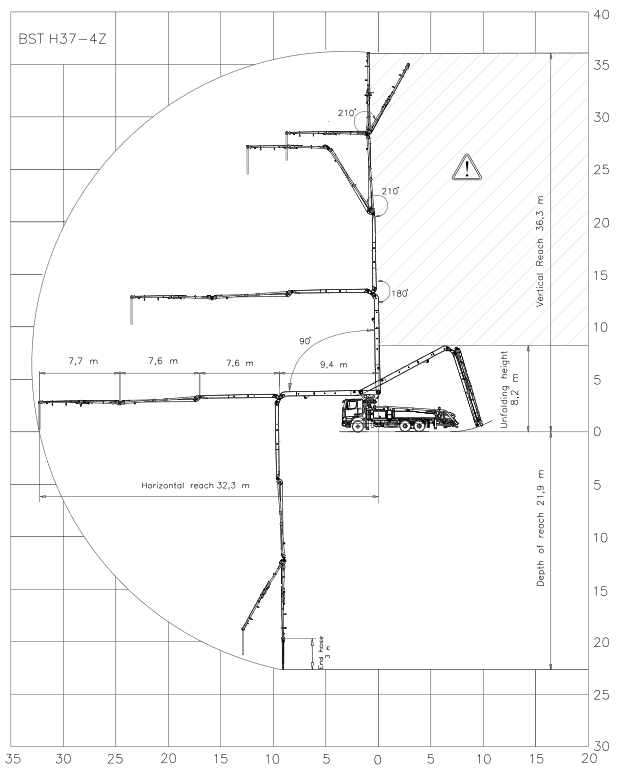

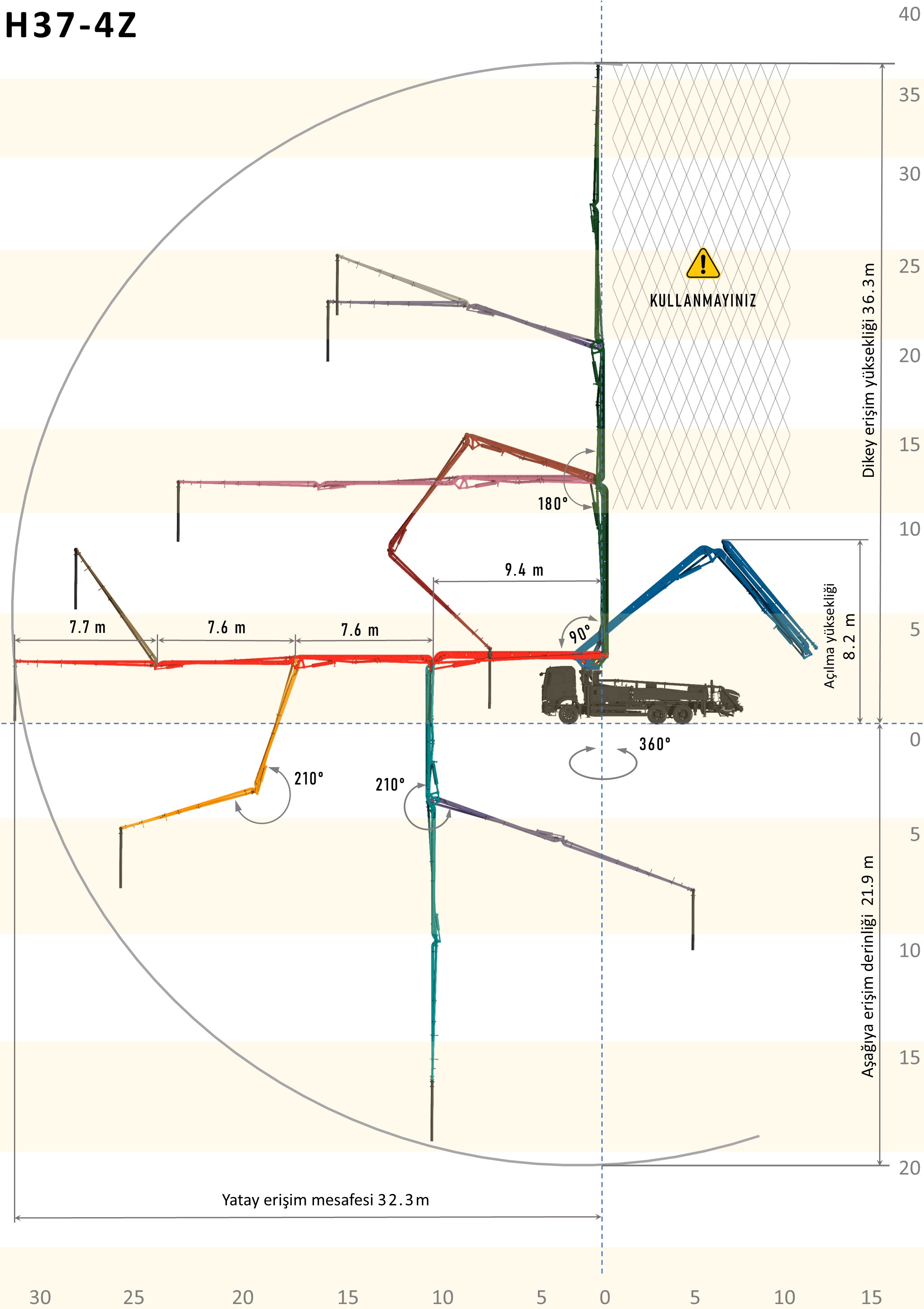

BOOM WORKING DIAGRAM
BOOM WORKING DIAGRAM
CONTROL SYSTEM

■ Smartstar Control

■ Color LCD

■ Rear Keyboard

■ Diagnostic

■ Fuel Saving Mode
