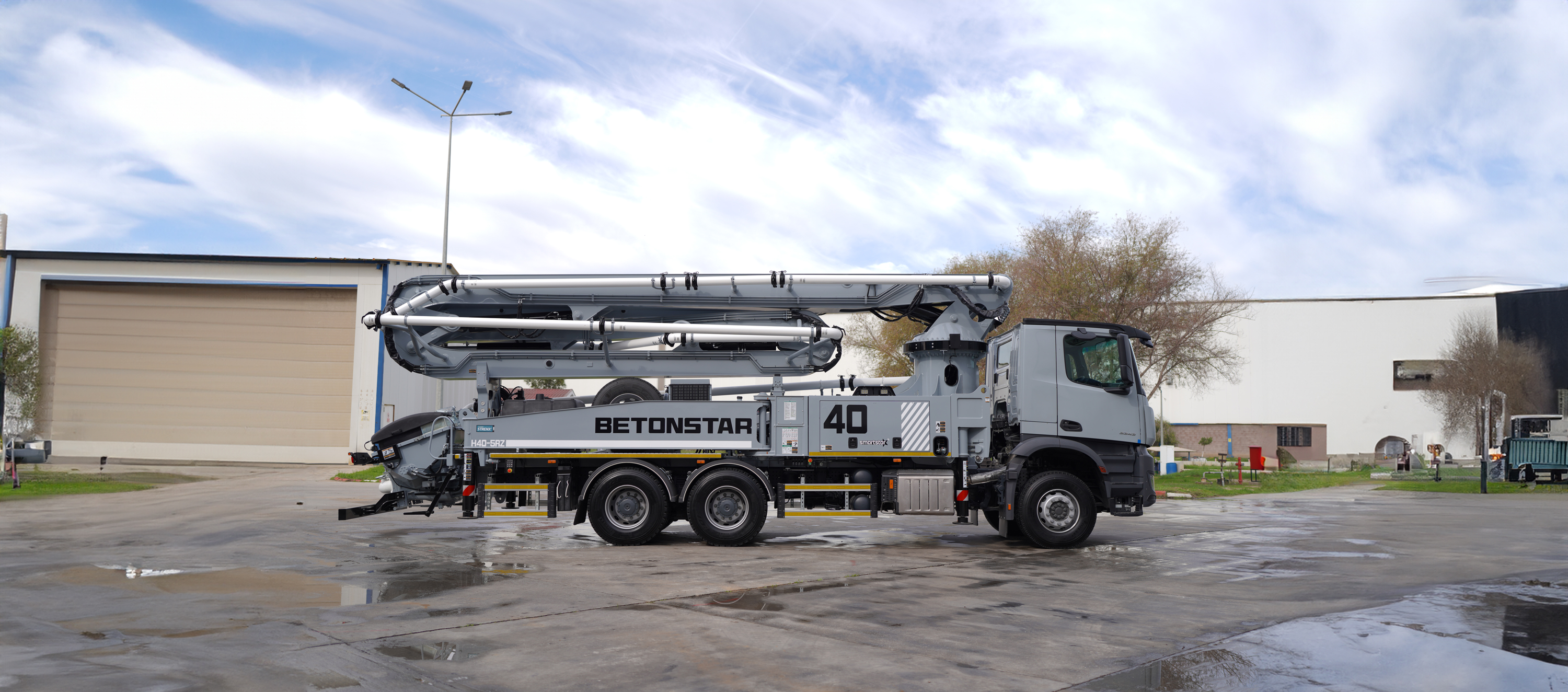

TRUCK MOUNTED CONCRETE PUMPS

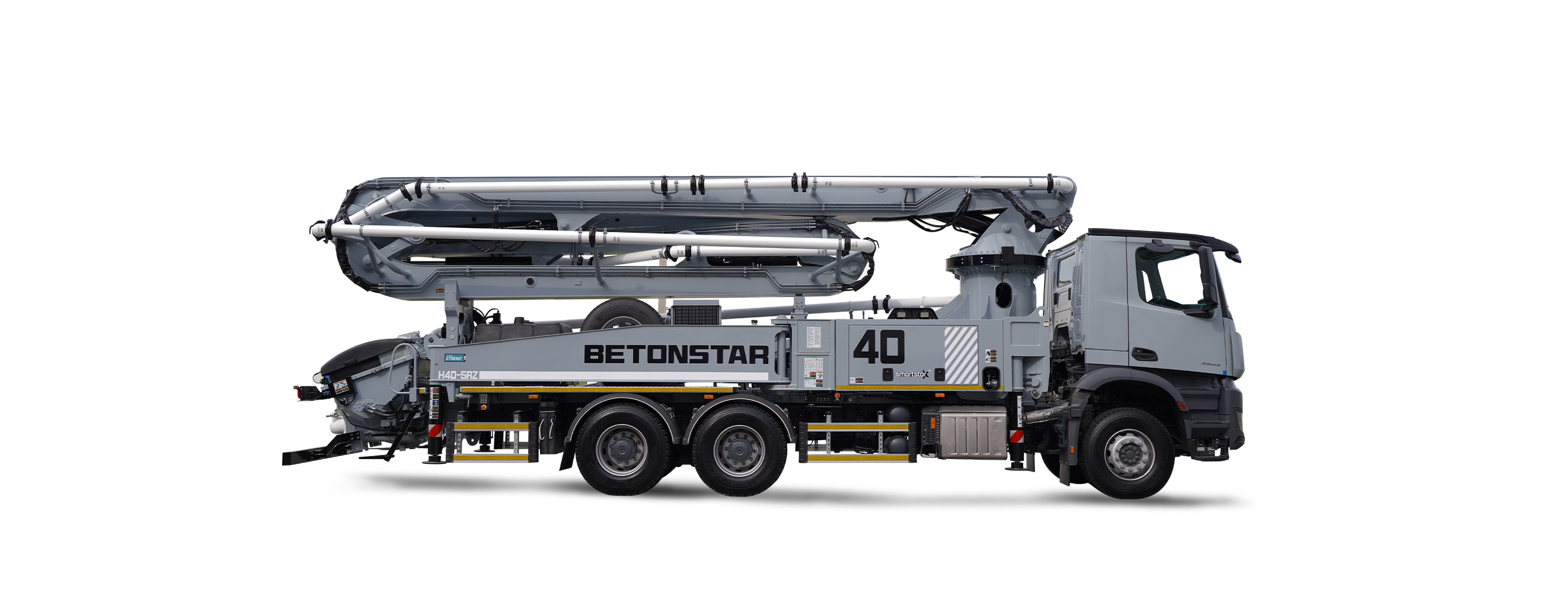

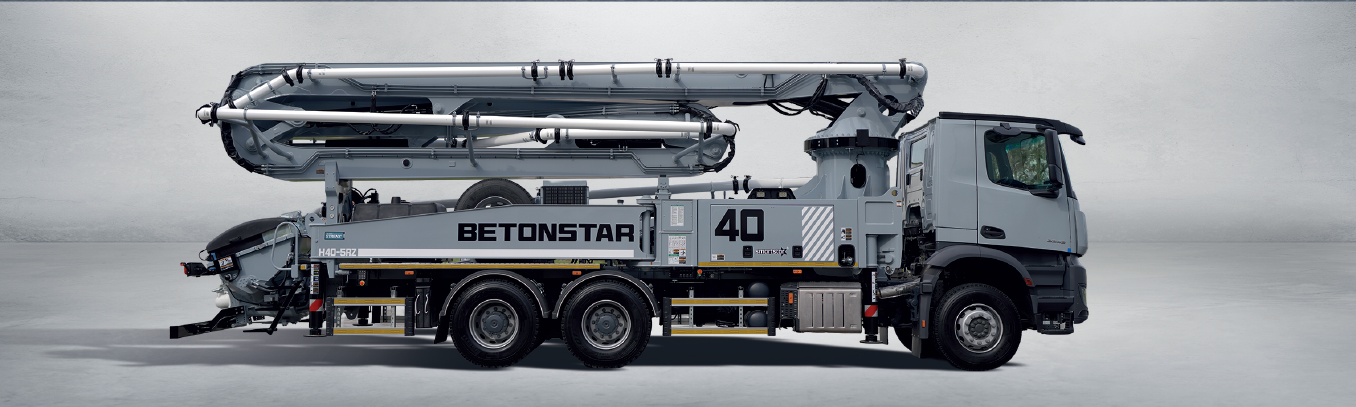

H40-5RZ

Europe Version USA Version
TECHNICAL DETAILS
TECHNICAL DETAILS

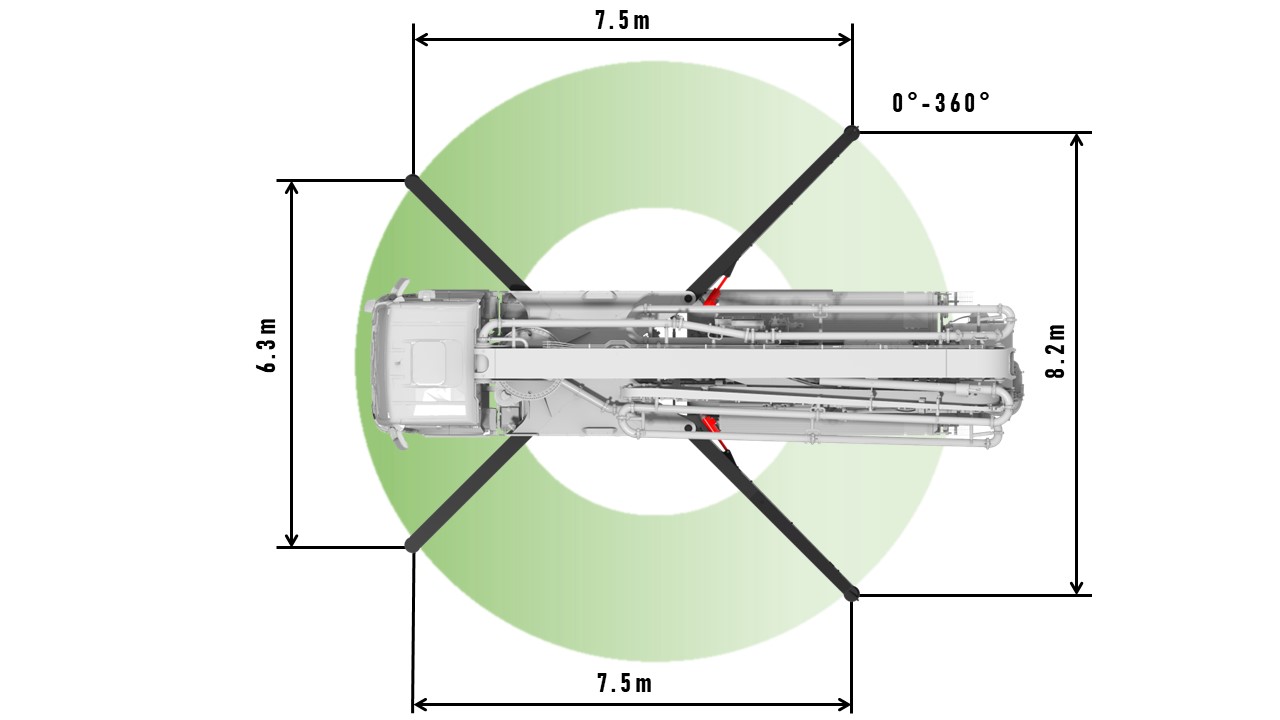

SUPPORT LEGS DIMENSIONS
SUPPORT LEGS DIMENSIONS
PUMP GROUP

PUMP GROUP

BST 40.14H 5RZ (STD.)

BST 40.16 5RZ (OPT.)

Theo. Conc. Output (max)

(Piston Side)

140 m³/ h

160 m³/ h

Theo. Conc. Pressure (max)

(Piston Side)

81 bar

81 bar

Stroke

26 Stroke / min

26 Stroke / min

Concrete Cylinder

Dimensions

230 mm x 2100 mm

250 mm x 2100 mm

OPTIONS

■ Hopper Vibrator

■ Hydraulic Driven Fan

■ Stability Control

■ Air Compressor

■ End Hose Squeeze Valve

■ High Pressure Cleaning Kit (140 bar)

■ Betonstar IoT System

■ Remote Control (HBC)

■ Auto Unfolding

■ Water and Oil Tank Heater

STANDARD EQUIPMENT

Hopper Capacity : 650 l

Switching System : Elect. Magn. Sensor

Concrete Valve : S Valve System

Electric Box : Waterproof and PLC Controlled

Remote Control : Included (HETRONIC)

End Hose : 3 m

Water Pump : 67 lpm

Water Tank Capacity : 650 l and Hose 15 m

Lubrication System : Hydraulic (LINCOLN)

Driven by : PTO or Gear Box

SUPPORT LEGS SYSTEM

Front Legs : X

Rear Legs : Side Hydraulic Swing

BOOM SYSTEM

Boom Type : 5RZ

Sections : 5

Boom Swing Time : 113 sec

Boom Swinging Angle : 365°

Concrete Pipe Diameter : 125 mm

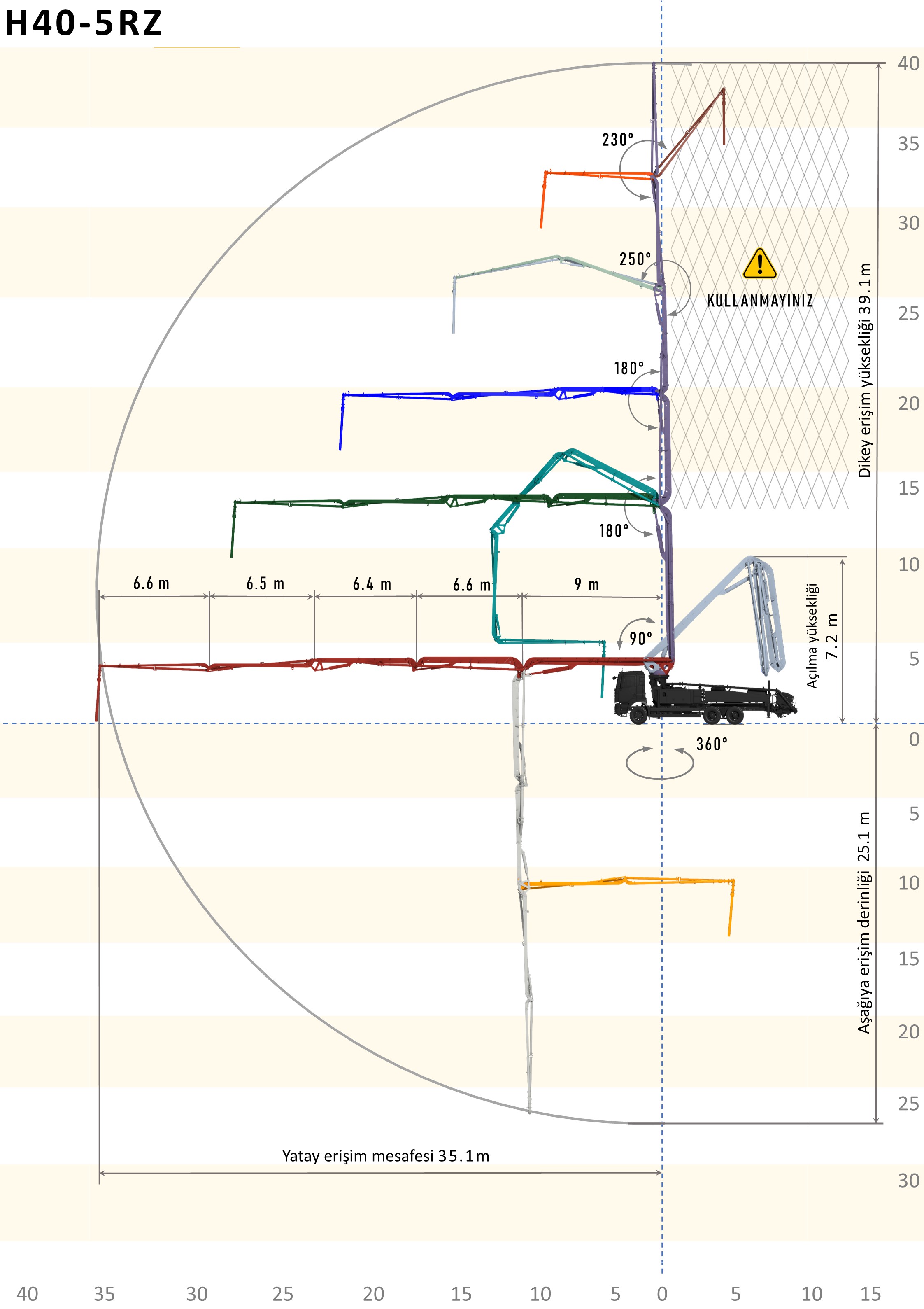

BOOM WORKING DIAGRAM
BOOM WORKING DIAGRAM
CONTROL SYSTEM

■ Smartstar Control

■ Color LCD

■ Rear Keyboard

■ Diagnostic

■ Fuel Saving Mode

TECHNICAL DETAILS
TECHNICAL DETAILS
SUPPORT LEGS DIMENSIONS
SUPPORT LEGS DIMENSIONS
PUMP GROUP
Pump

 BST 40.14H 5RZ(OPT.)

BST 40.16 5RZ(STD.)

BST 40.20LS 5RZ(OPT.)

Theo. Conc. Output(max)

(Piston Side)

140 m³ / h

(183,11 yd³ / h)

160 m³ / h

(209,27 yd³ / h)

200 m³ / h

(261,58 yd³ / h)

Theo. Conc. Pressure(max)

(Piston Side)

85 bar

(1232,82 psi)

85 bar

(1232,82 psi)

85 bar

(1232,82 psi)

Stroke

26 Stroke / min

26 Stroke / min

32 Stroke / min

Concrete Cylinder

Dimensions

230 mm x 2100 mm

(9,05” x 82,68”)

250 mm x 2100 mm

(9,84” x 82,68”)

250 mm x 2500 mm

(9,84” x 98,42”)

OPTIONS

■ Hopper Vibrator

■ Hydraulic Driven Fan

■ Stability Control

■ Air Compressor

■ End Hose Squeeze Valve

■ High Pressure Cleaning Kit (160 bar / 2320 psi)

■ Betonstar IoT System

■ Tool Boxes (If space is available)

■ Water and Oil Tank Heater

■ Leg Fuel Tank

STANDARD EQUIPMENT

Hopper Capacity : 650 l (171,71 gal)

Switching System : Electromagnetic Sensor

Concrete Valve : S Valve System

Electric Box : IP65 PLC Controlled

Remote Control : HBC Remote Control

End Hose : 3 m ( 9’ 10”) 4” Diameter

Water Pump : 67 lpm (17,7 gpm)

Water Tank Capacity : 650 l (171 gal) and Hose 15 m (49’ 2”)

Lubrication System : Electrically Controlled Central System (LINCOLN)

Driven by : Gear Box (Stiebel)



SUPPORT LEGS SYSTEM

Front Legs : X

Rear Legs : Side Hydraulic Swing

BOOM SYSTEM

Boom Type : RZ

Sections : 5

Boom Swing Time : 147 sec

Boom Swinging Angle : 365°

Concrete Pipe Diameter : 125 mm (4,92”)

BOOM WORKING DIAGRAM
BOOM WORKING DIAGRAM
CONTROL SYSTEM

■ Smartstar Control

■ Color LCD

■ IP69K Electronic Keypad

■ Diagnostic

■ Fuel Saving Mode

■ 2nd Back up Radio Remote and Receiver
