TRUCK MOUNTED CONCRETE PUMPS

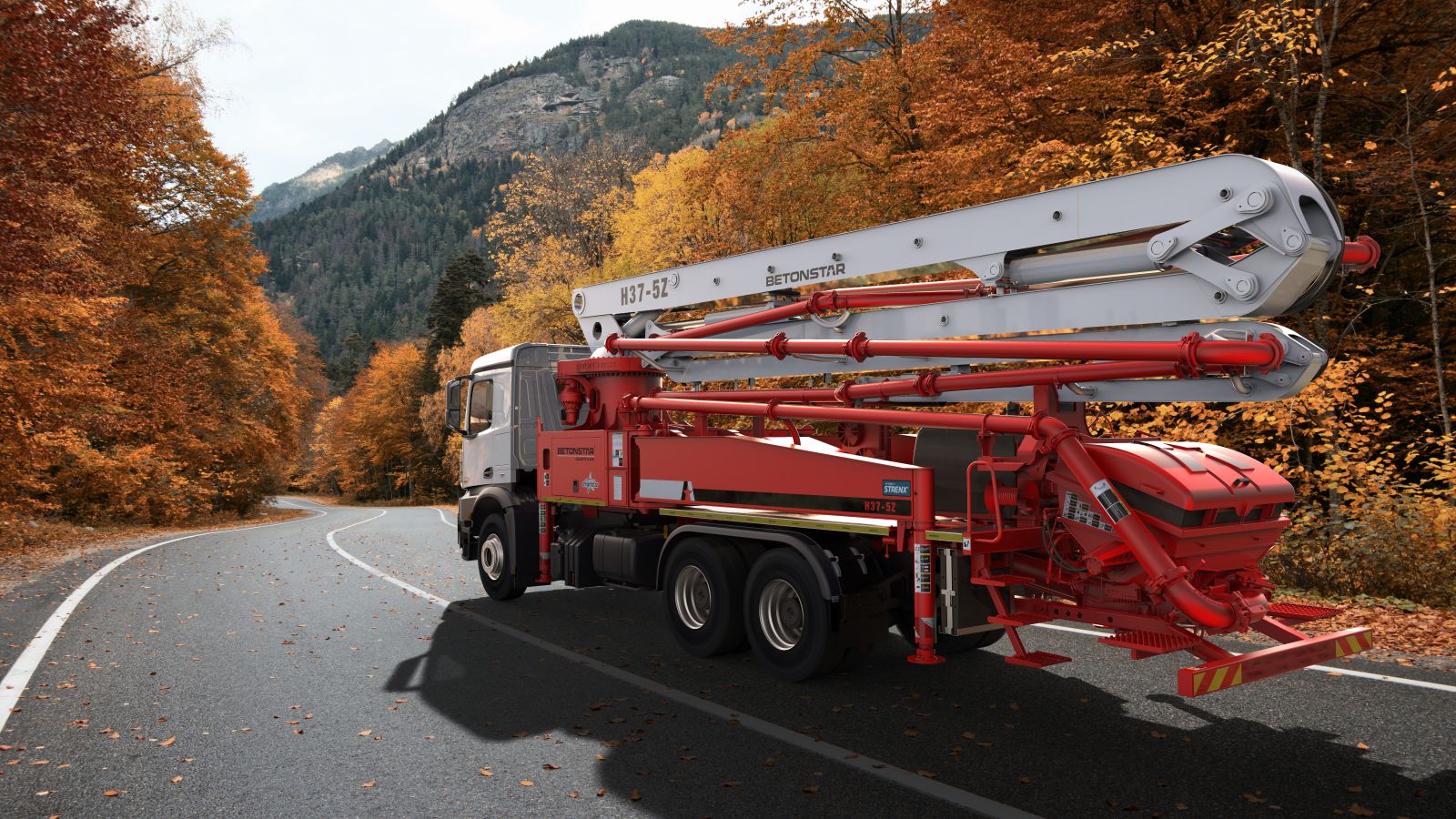

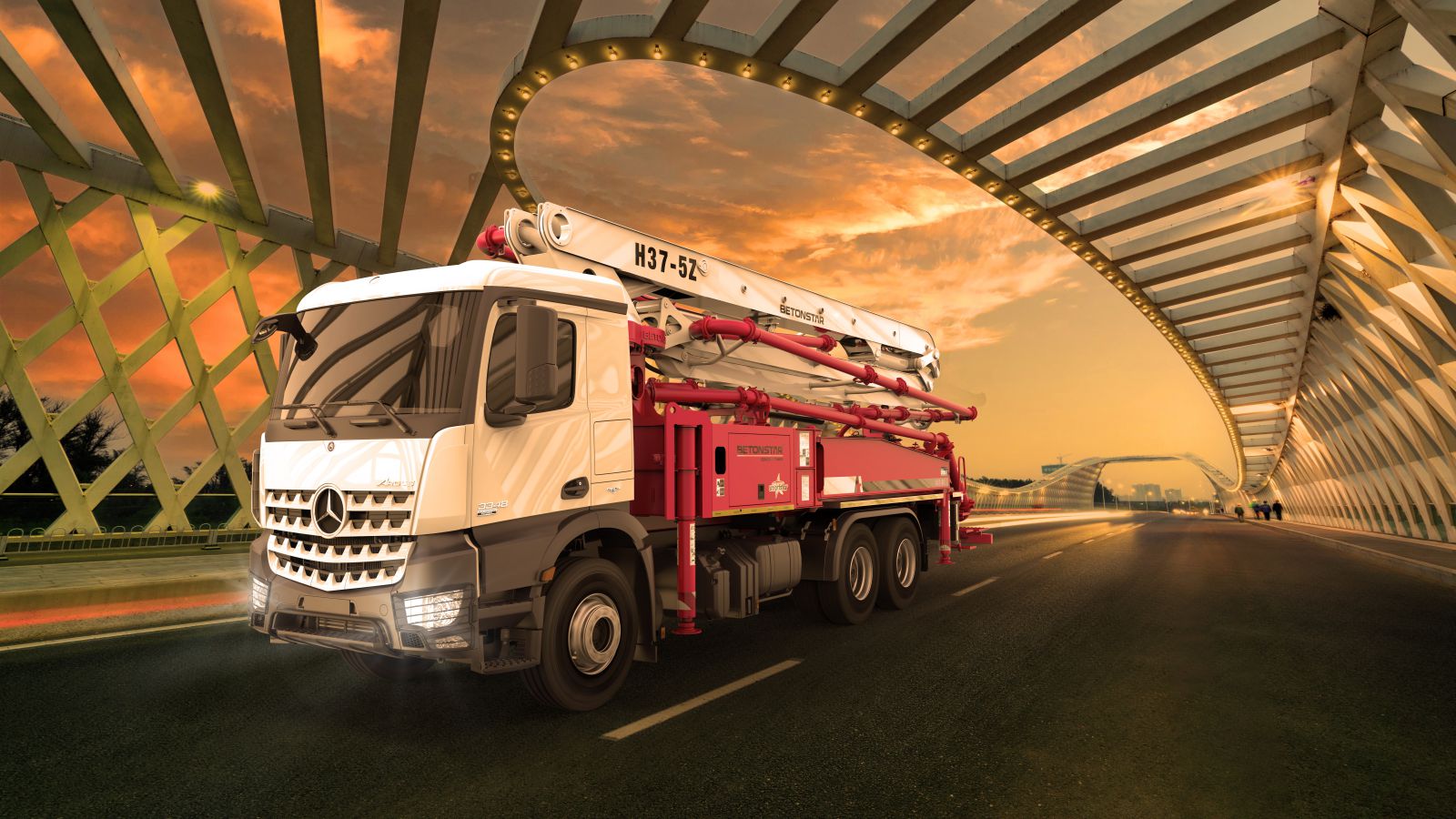

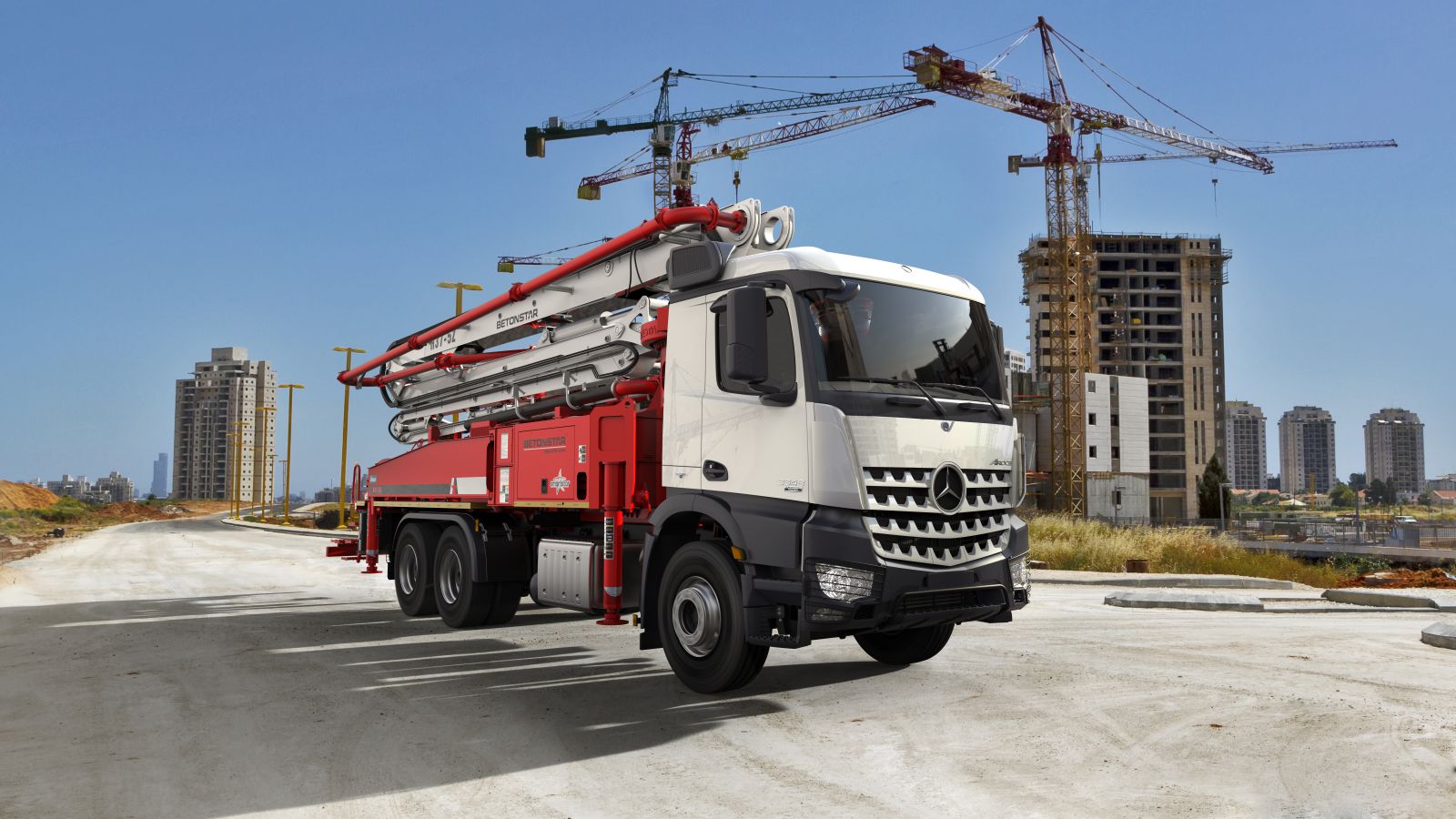

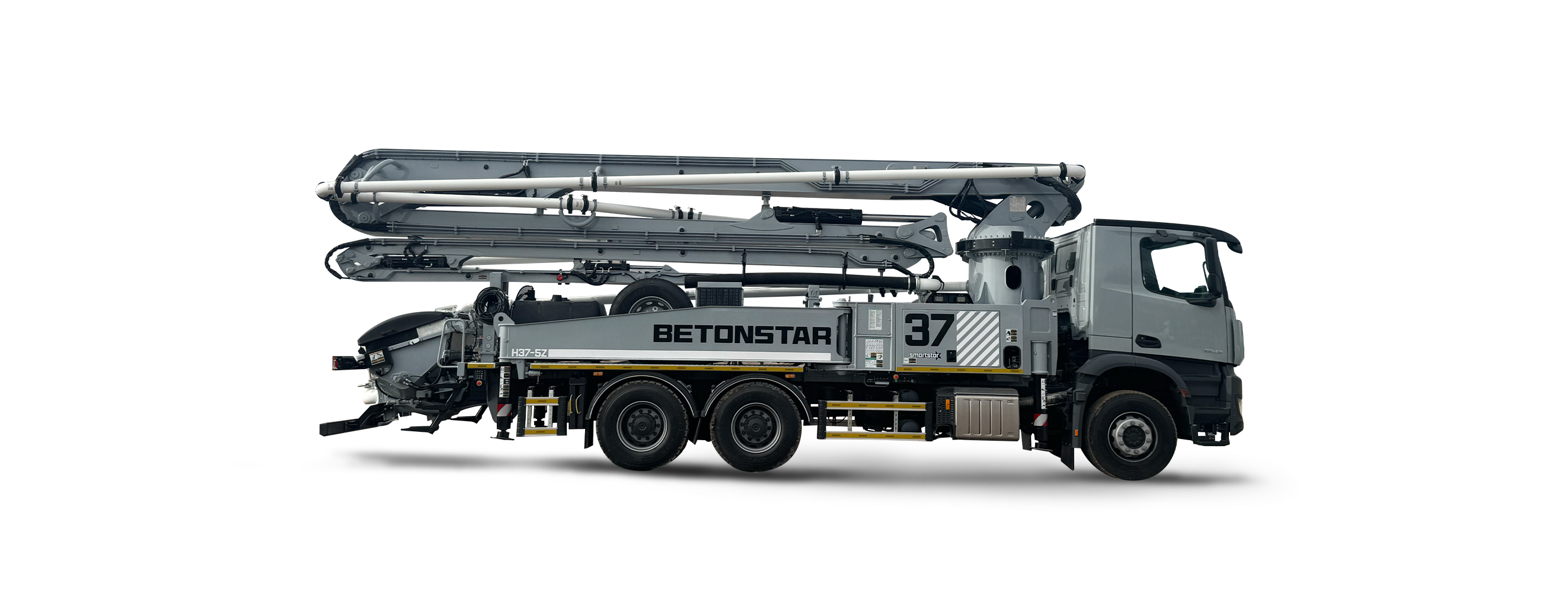

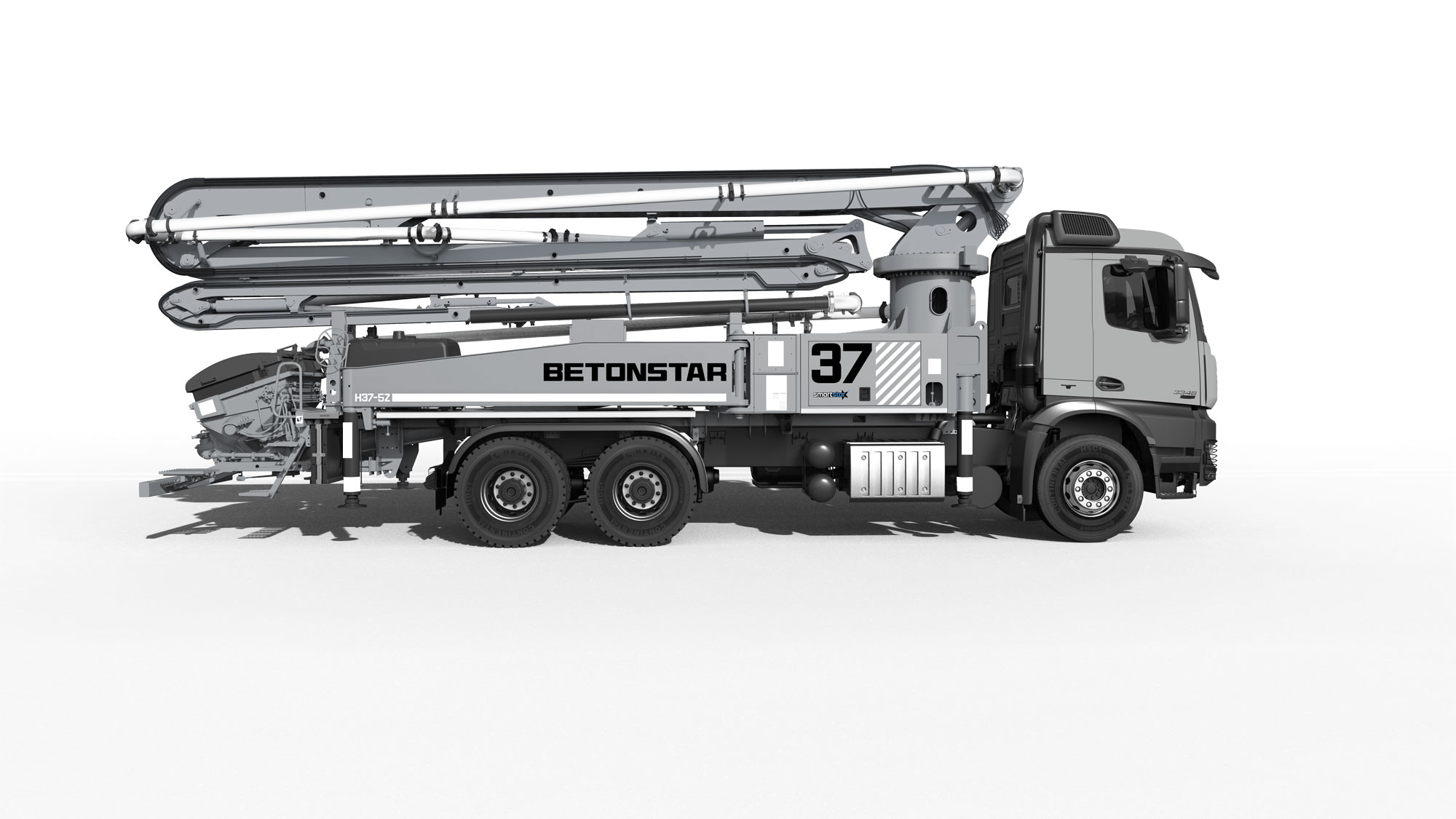

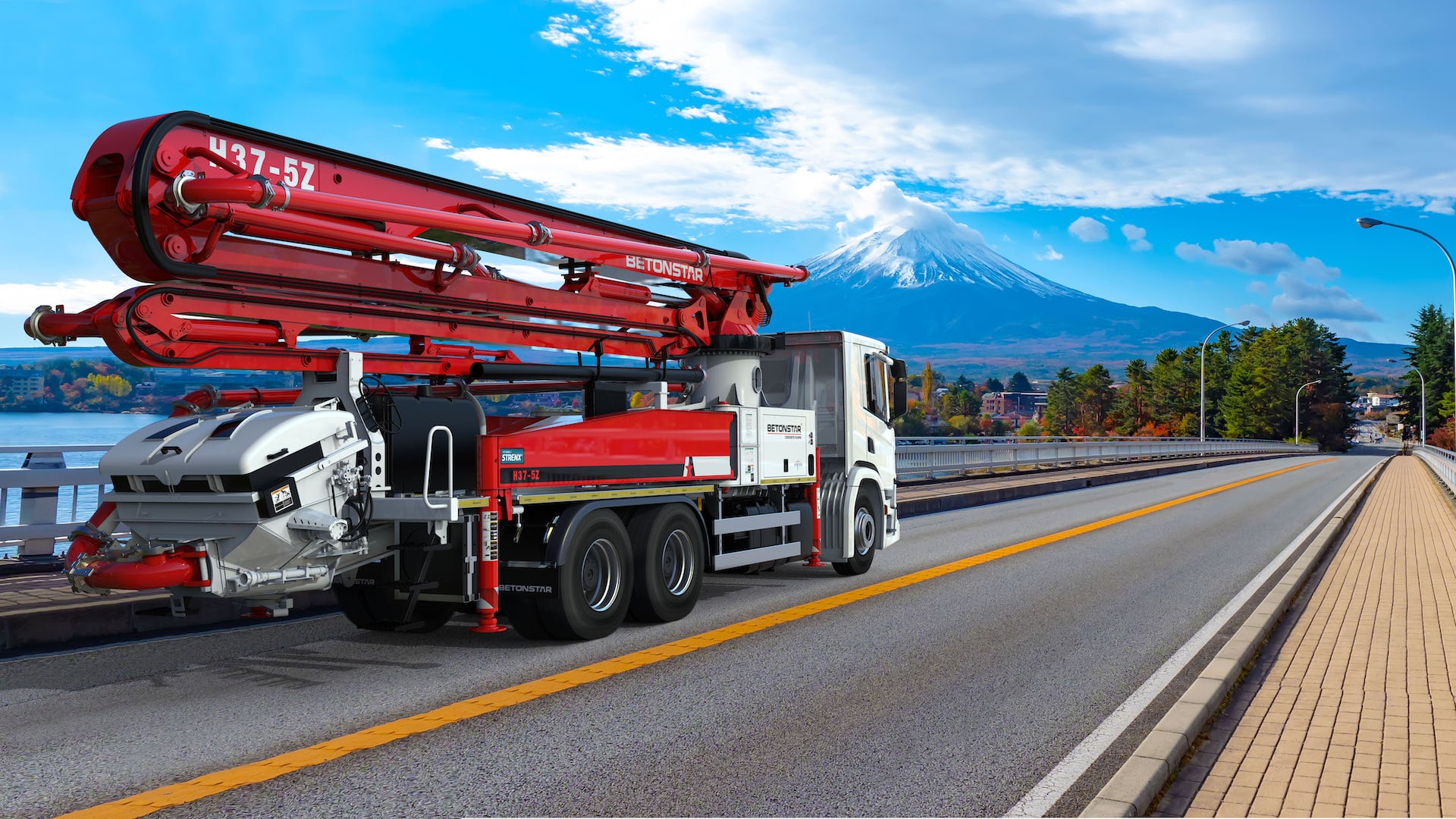

H37-5Z

Europe Version USA Version Japan Version

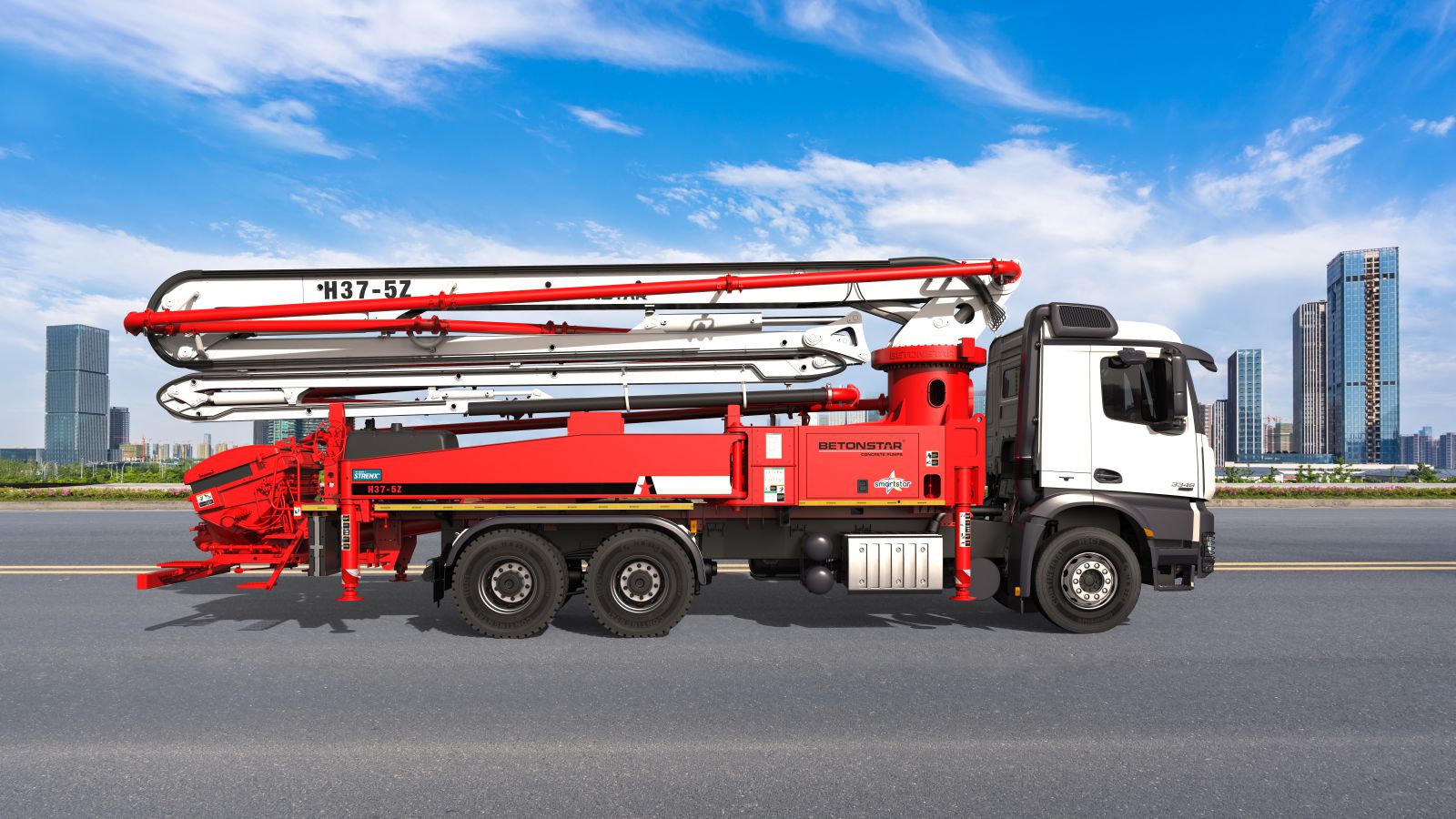

TECHNICAL DETAILS
TECHNICAL DETAILS

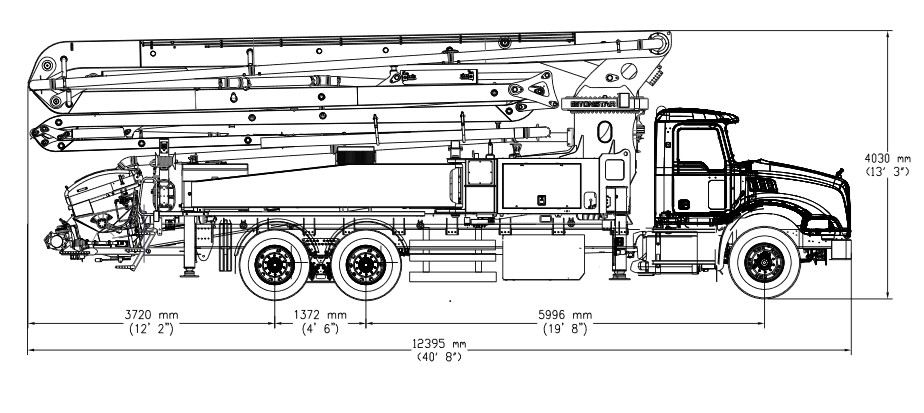

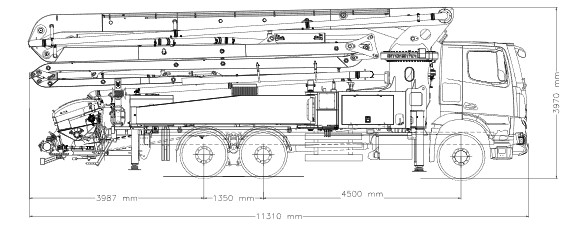

SUPPORT LEGS DIMENSIONS
SUPPORT LEGS DIMENSIONS
PUMP GROUP



PUMP GROUP

    BST 37.14 5Z (STD.)

Theo. Conc. Output (max)

(Rod Side)

140 m³/ h

Theo. Conc. Pressure (max)

(Rod Side)

69 bar

Stroke

26 Stroke / min

Concrete Cylinder

Dimensions

230 mm x 2100 mm

OPTIONS

■ Hopper Vibrator

■ Hydraulic Driven Fan

■ Stability Control

■ Air Compressor

■ End Hose Squeeze Valve

■ High Pressure Cleaning Kit (140 bar)

■ Betonstar IoT System

■ Remote Control (HBC)

■ Auto Unfolding

■ Water and Oil Tank Heater

STANDARD EQUIPMENT

Hopper Capacity : 650 l

Switching System : Elect. Magn. Sensor

Concrete Valve : S Valve System

Electric Box : Waterproof and PLC Controlled

Remote Control : Included (HETRONIC)

End Hose : 3 m

Water Pump : 67 lpm

Water Tank Capacity : 650 l and Hose 15 m

Lubrication System : Hydraulic (LINCOLN)

Driven by : PTO or Gear Box

SUPPORT LEGS SYSTEM

Front Legs : X

Rear Legs : Side Hydraulic Swing

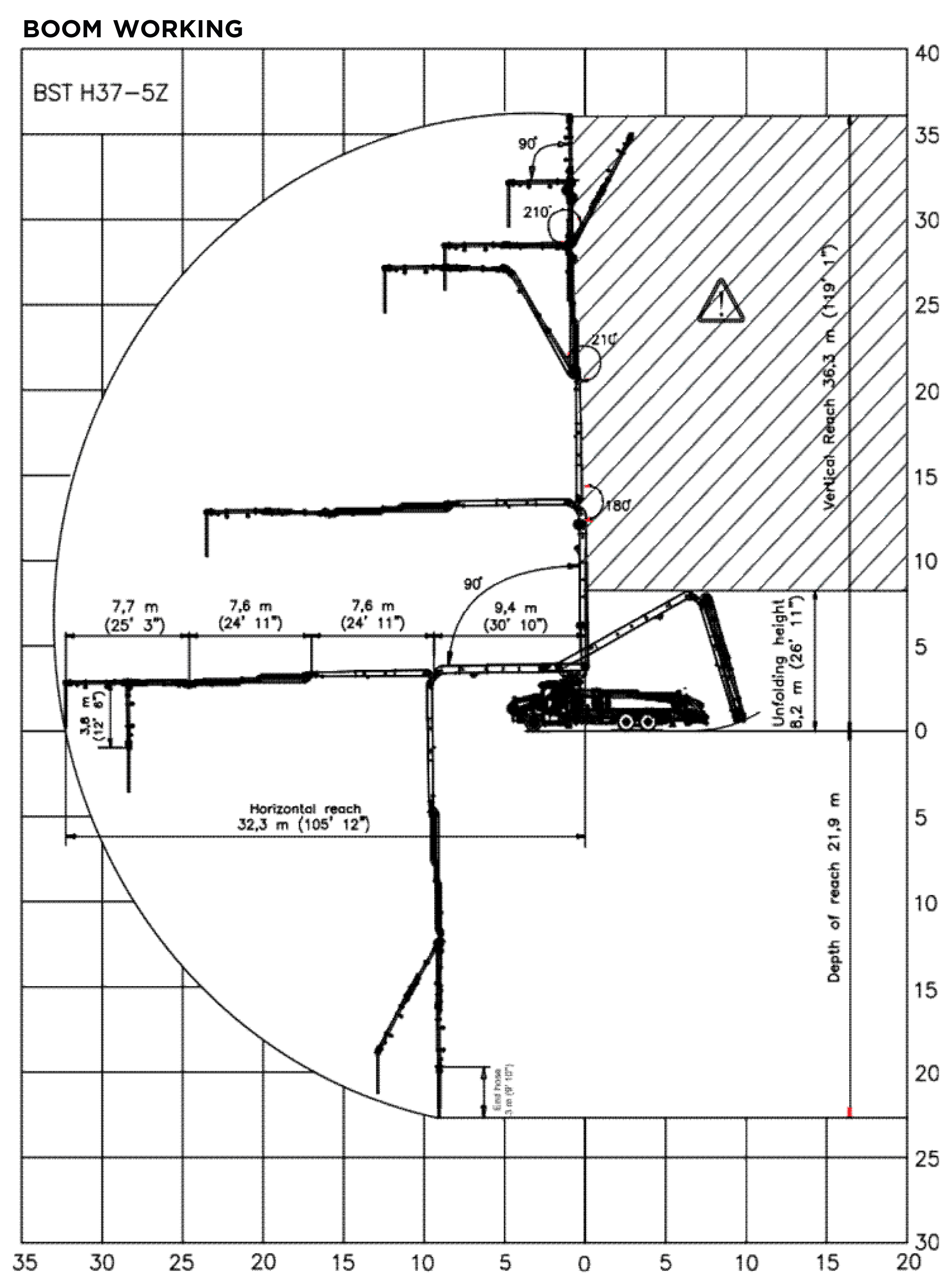

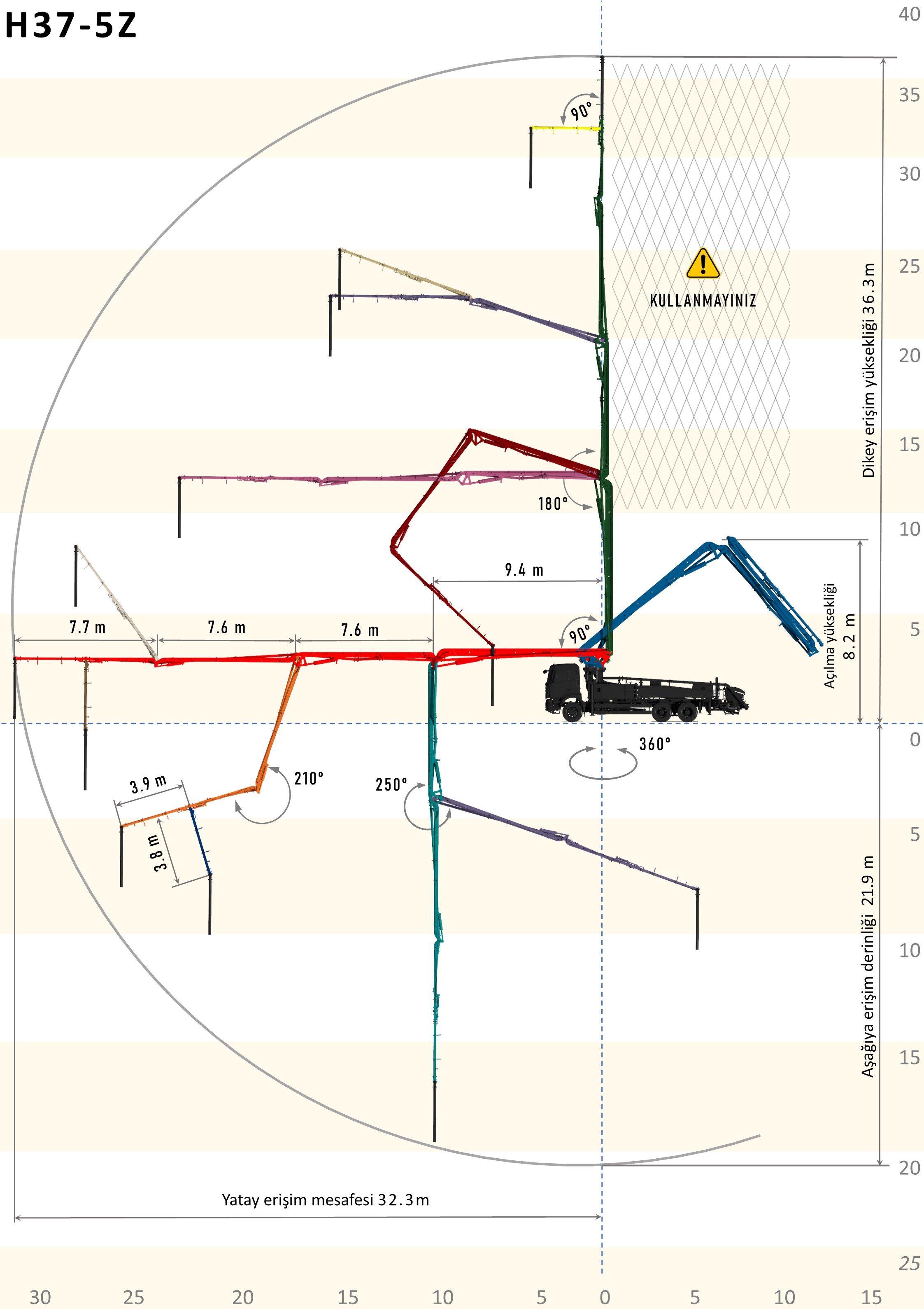

BOOM WORKING DIAGRAM
BOOM WORKING DIAGRAM
BOOM SYSTEM

Boom Type : 5Z

Sections : 5

Boom Swing Time : 113 sec

Boom Swinging Angle : 365°

Concrete Pipe Diameter : 125 mm

CONTROL SYSTEM

■ Smartstar Control

■ Color LCD

■ Rear Keyboard

■ Diagnostic

■ Fuel Saving Mode

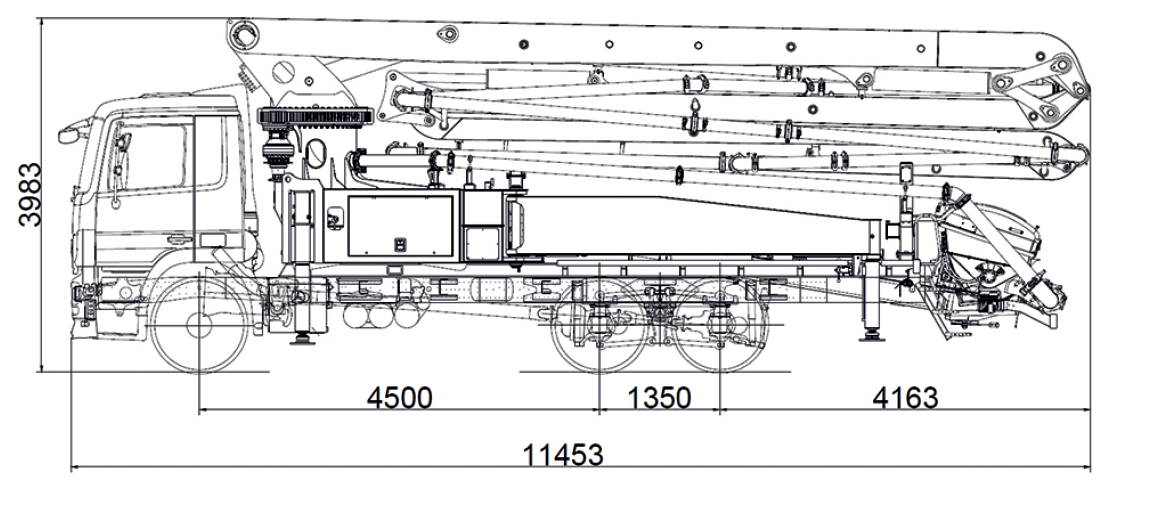

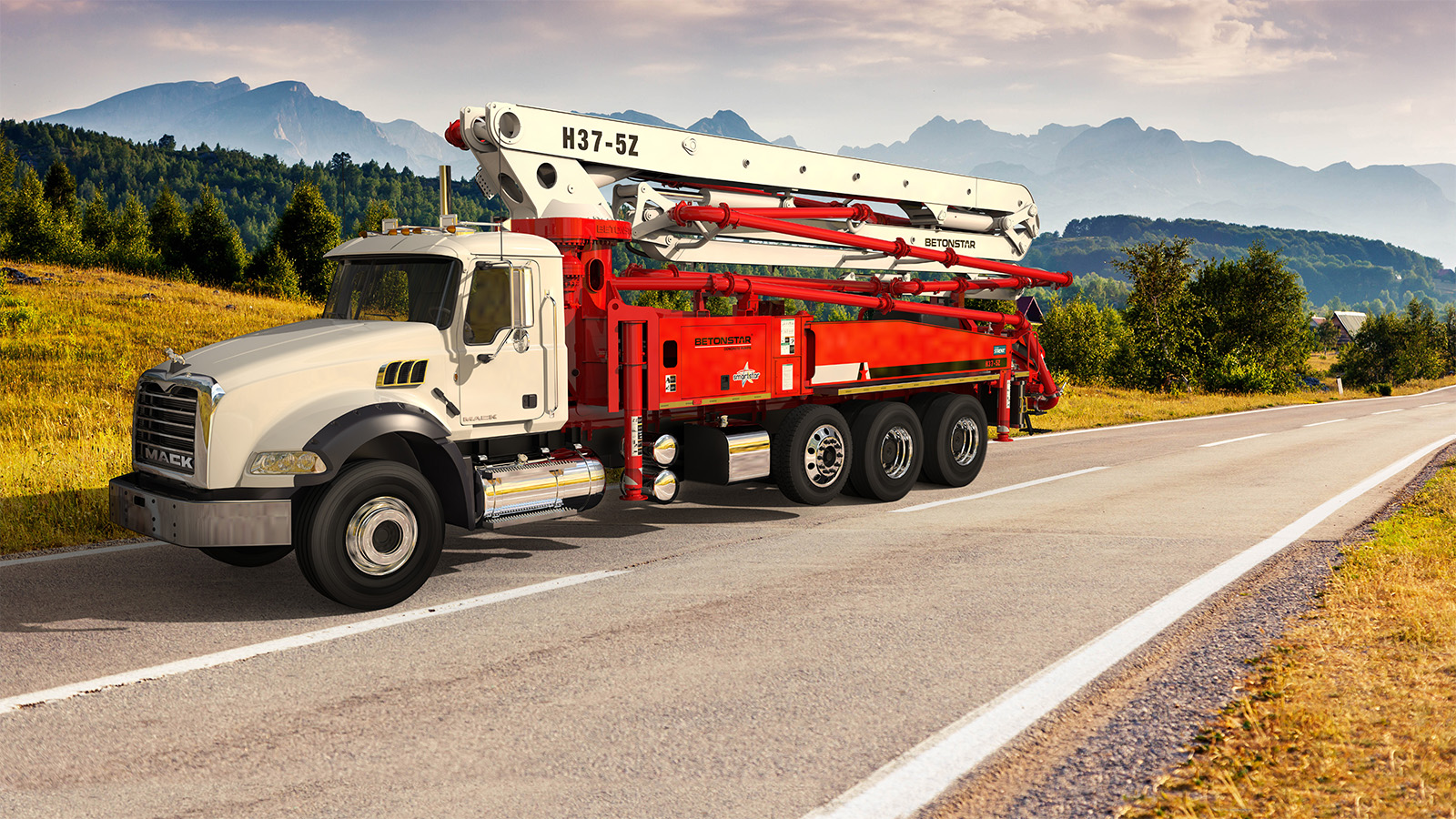

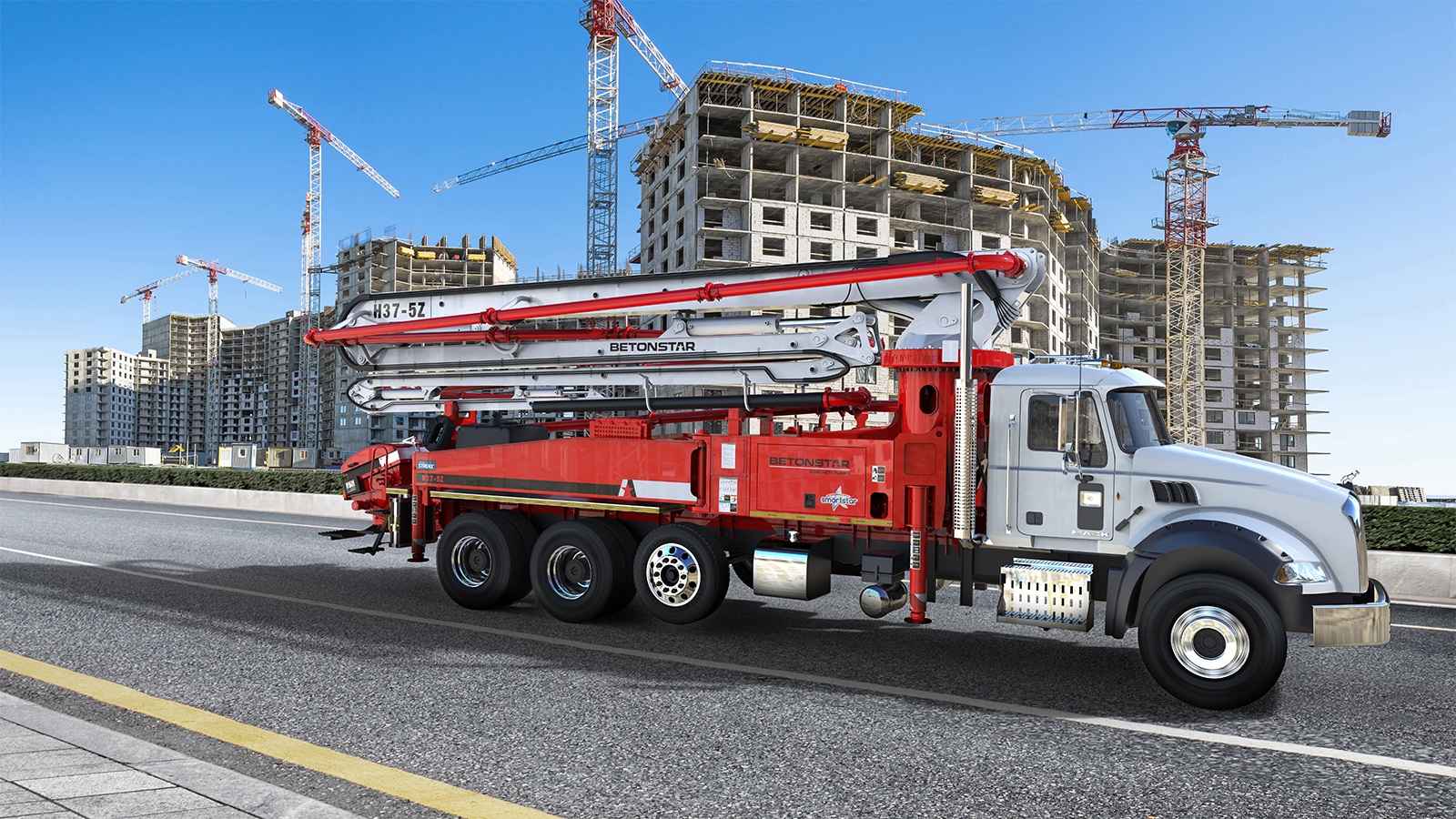

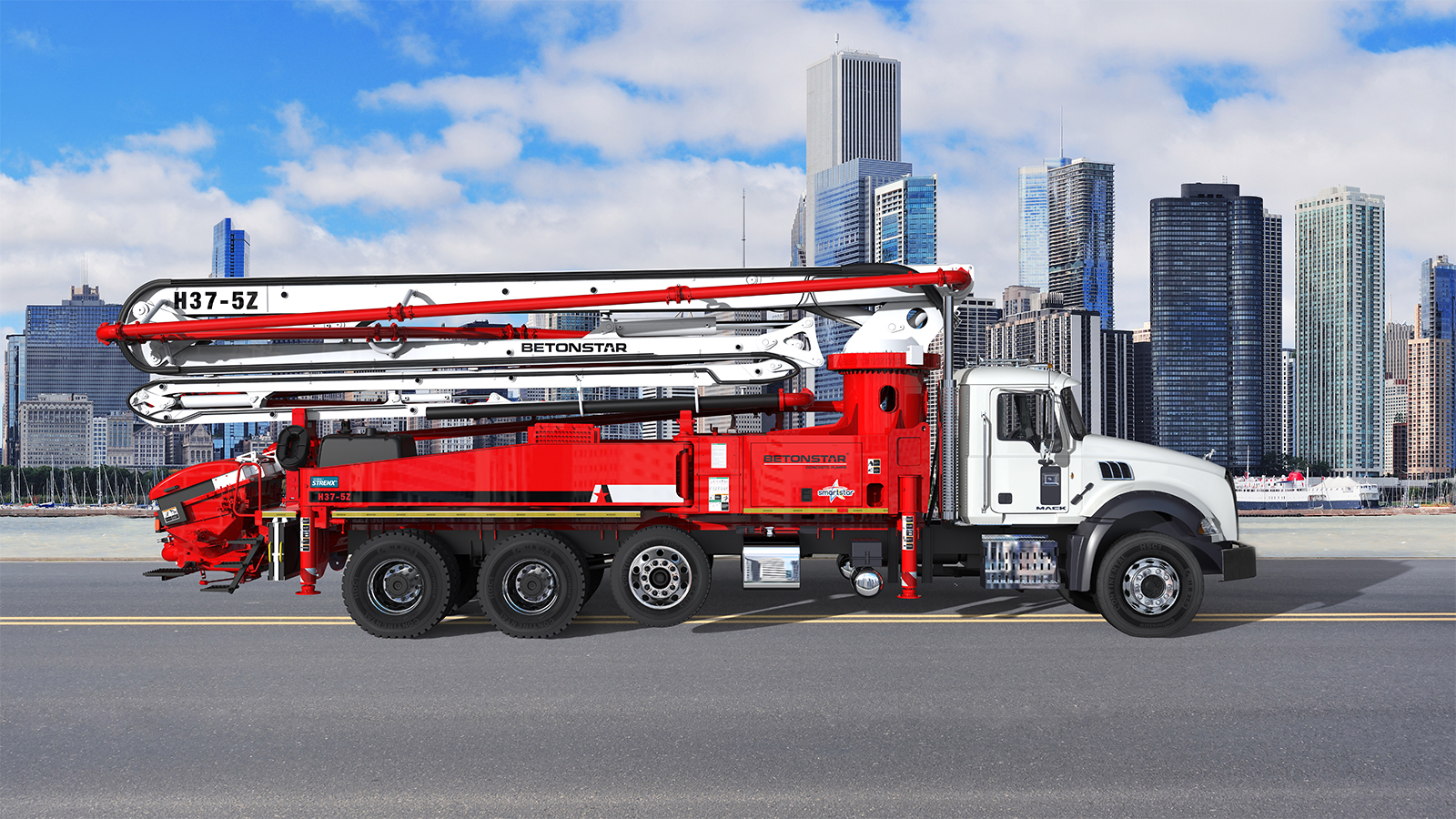

TECHNICAL DETAILS
TECHNICAL DETAILS

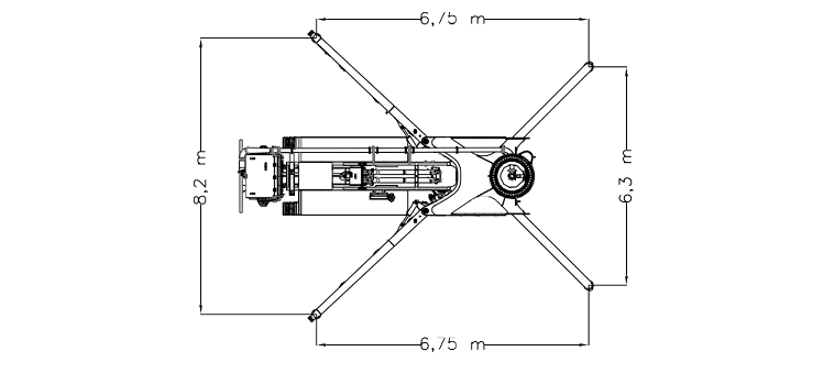

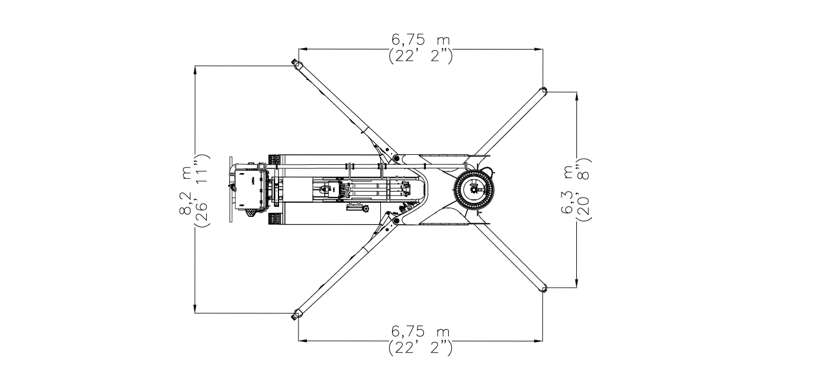

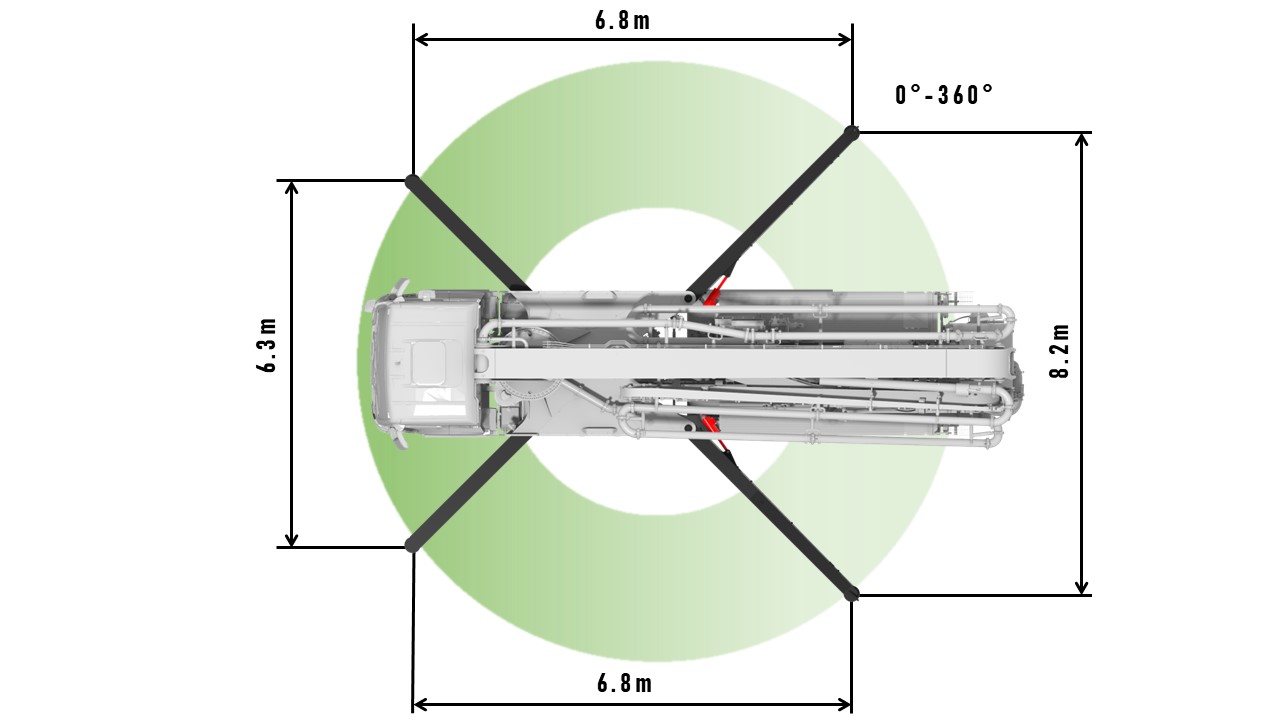

SUPPORT LEGS DIMENSIONS
SUPPORT LEGS DIMENSIONS
PUMP GROUP

PUMP GROUP

BST 37.14H 5Z (STD.) BST 37.16 5Z (OPT.)

Theo. Conc. Output(max)

(Rod Side)

140 m³ / h

(183,11 yd³ / h)

160 m³ / h

(209,27 yd³ / h)

Theo. Conc. Pressure(max)

(Rod Side)

85 bar

(1232,82 psi)

85 bar

(1232,82 psi)

Stroke

26 Stroke / min

26 Stroke / min

Concrete Cylinder

Dimensions

230 mm x 2100 mm

(9,05” x 82,68”)

250 mm x 2100 mm

(9,84” x 82,68”)

OPTIONS

■ Hopper Vibrator

■ Hydraulic Driven Fan

■ Stability Control

■ Air Compressor

■ End Hose Squeeze Valve

■ High Pressure Cleaning Kit (160 bar / 2320 psi)

■ Betonstar IoT System

■ Tool Boxes (If space is available)

■ Water and Oil Tank Heater

■ Leg Fuel Tank

STANDARD EQUIPMENT

Hopper Capacity : 650 l (171,71 gal)

Switching System : Electromagnetic Sensor

Concrete Valve : S Valve System

Electric Box : IP65 PLC Controlled

Remote Control : HBC Remote Control

End Hose : 3 m ( 9’ 10”) 4” Diameter

Water Pump : 67 lpm (17,7 gpm)

Water Tank Capacity : 650 l (171 gal) and Hose 15 m (49’ 2”)

Lubrication System : Electrically Controlled Central System (LINCOLN)

Driven by : Gear Box (Stiebel)



SUPPORT LEGS SYSTEM

Front Legs : X

Rear Legs : Side Hydraulic Swing

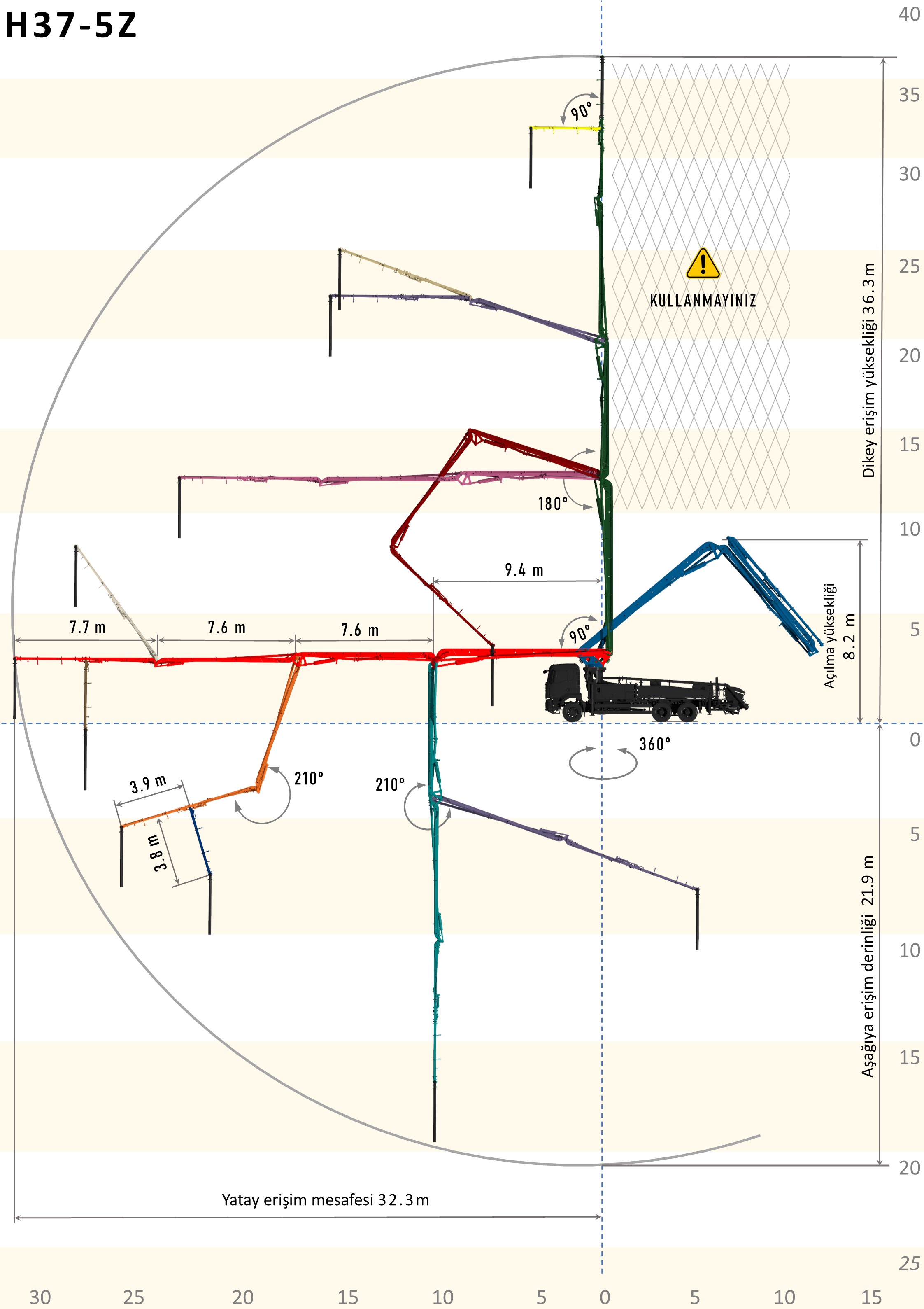

BOOM WORKING DIAGRAM
BOOM WORKING DIAGRAM
BOOM SYSTEM

Boom Type : Z

Sections : 5

Boom Swing Time : 135 sec

Boom Swinging Angle : 365°

Concrete Pipe Diameter : 125 mm (4,92”)

CONTROL SYSTEM

■ Smartstar Control

■ Color LCD

■ IP69K Electronic  Keypad

■ Diagnostic

■ Fuel Saving Mode

■ 2nd Back up Radio Remote and Receiver

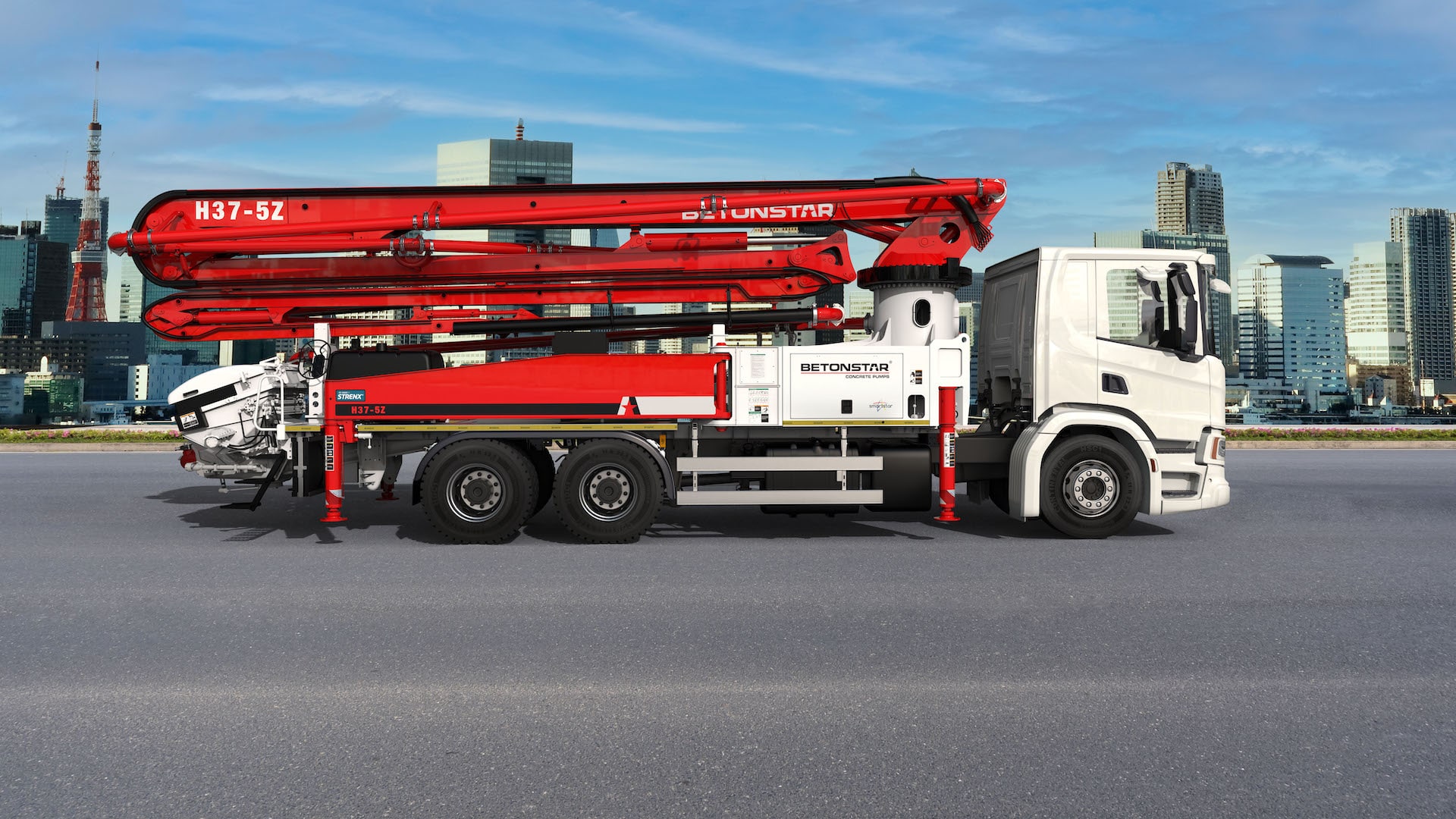

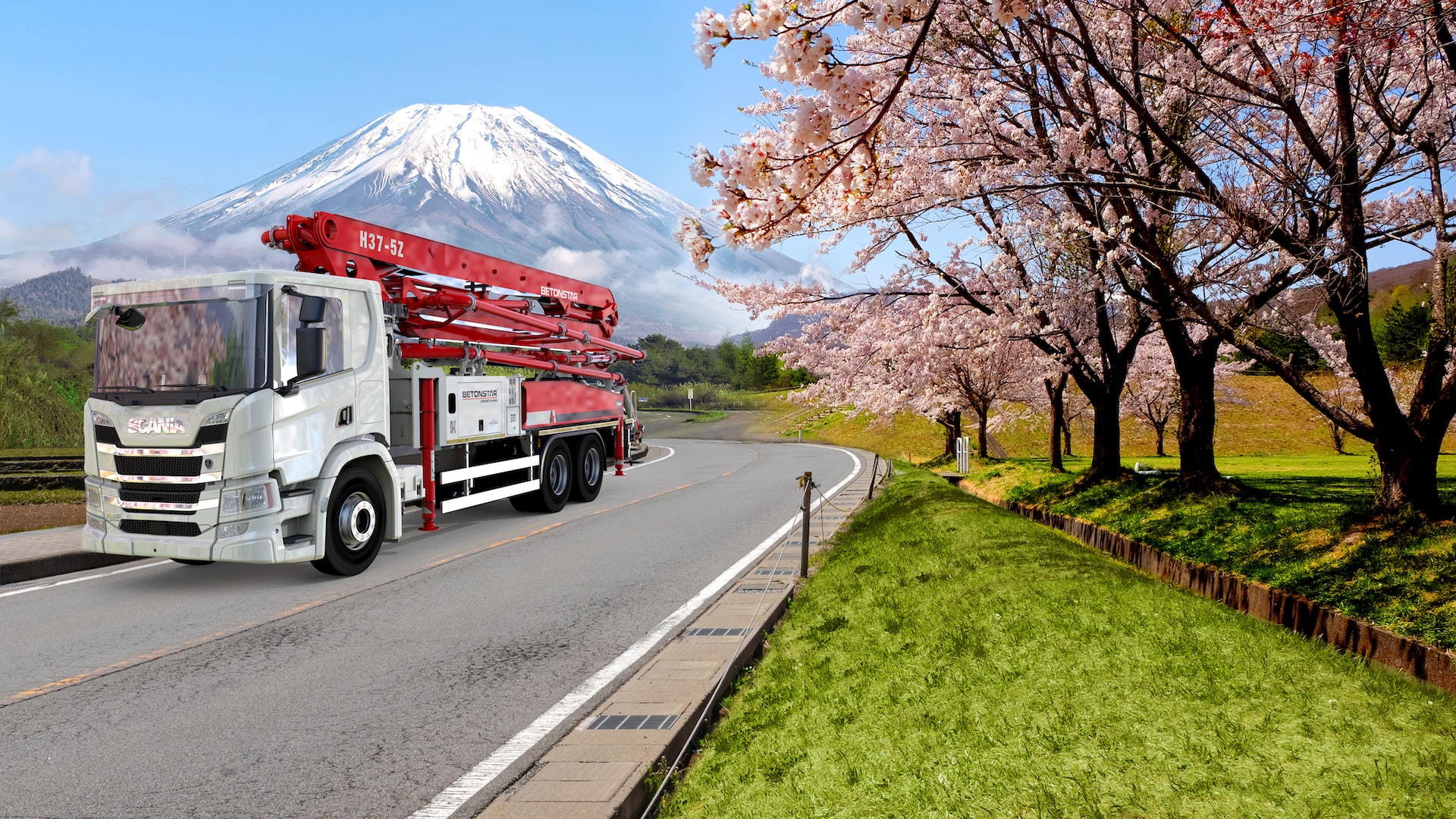

TECHNICAL DETAILS
TECHNICAL DETAILS

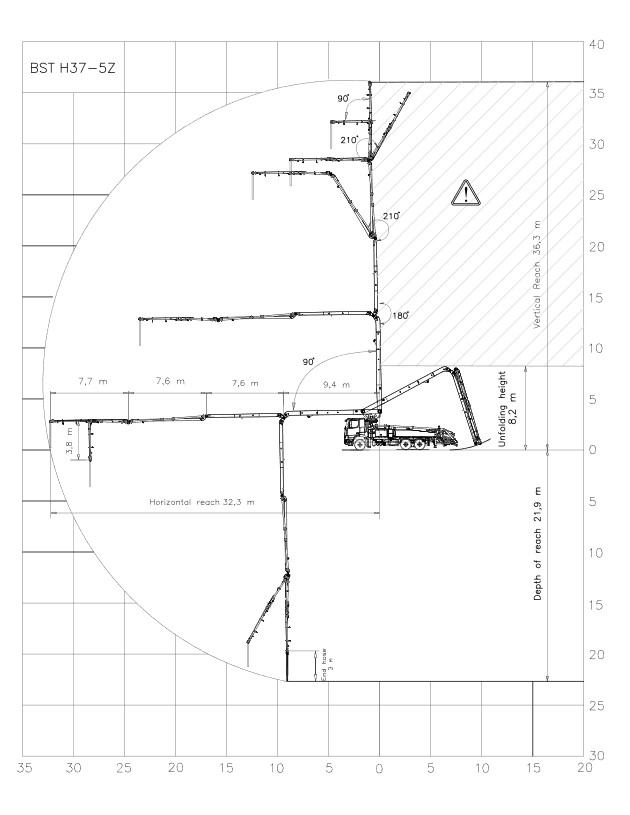

BOOM WORKING DIAGRAM
BOOM WORKING DIAGRAM
PUMP GROUP

Pump                                                                 BST 37.14H 4Z

Theo. Conc. Output(max)

(Piston Side)

140 m^3 / h

Theo. Conc. Pressure(max)

(Piston Side)

81 bar

Stroke

26 Stroke / min

Concrete Cylinder

Dimensions

230 mm x 2100 mm

STANDARD EQUIPMENT

Hopper Capacity : 650 liter

Switching System : Elect. Magn. Sensor

Concrete Valve : S, Valve System

Electric Box : Waterproof and PLC controlled

Remote Control : Included (HETRONIC)

End Hose : 3 m

Water Pump : 67 lpm

Water Tank Capacity : 650 liter and hose 15 m

Lubrication System : Hydraulic (LINCOLN)

Driven by : PTO or gear box

BOOM SYSTEM

Boom Type : 5Z

Sections : 5

Boom Swing Speed : 113 sec

Boom Swinging Angle : 365°

Concrete Pipe Diameter : 125 mm

SUPPORT LEGS DIMENSIONS
SUPPORT LEGS DIMENSIONS
SUPPORT LEGS SYSTEM

Front Legs : X

Rear Legs : Side Hydraulic Swing

CONTROL SYSTEM

■ Smartstar Control

■ Color LCD

■ Rear Keyboard

■ Diagnostic

■ Fuel Saving Mode

OPTIONS

■ Hopper vibrator

■ Hydraulic driven fan

■ Stability control

■ Air compressor

■ End hose squeezer

■ High pressure cleaning kit (140 bar)

■ Betonstar IoT system

■ Remote control(HBC)

■ Auto unfolding

■ Water and oil tank heater
