TRUCK MOUNTED CONCRETE PUMPS

H51-5RZ

Europe Version USA Version

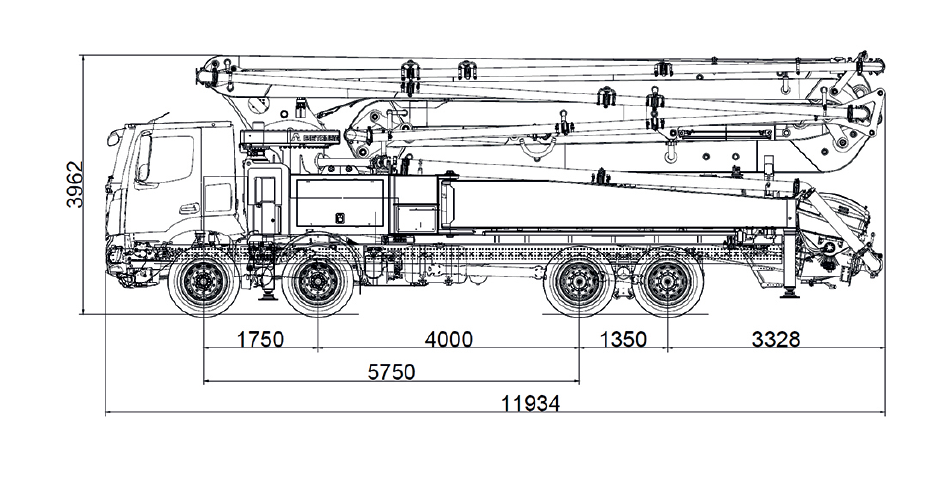

TECHNICAL DETAILS
TECHNICAL DETAILS

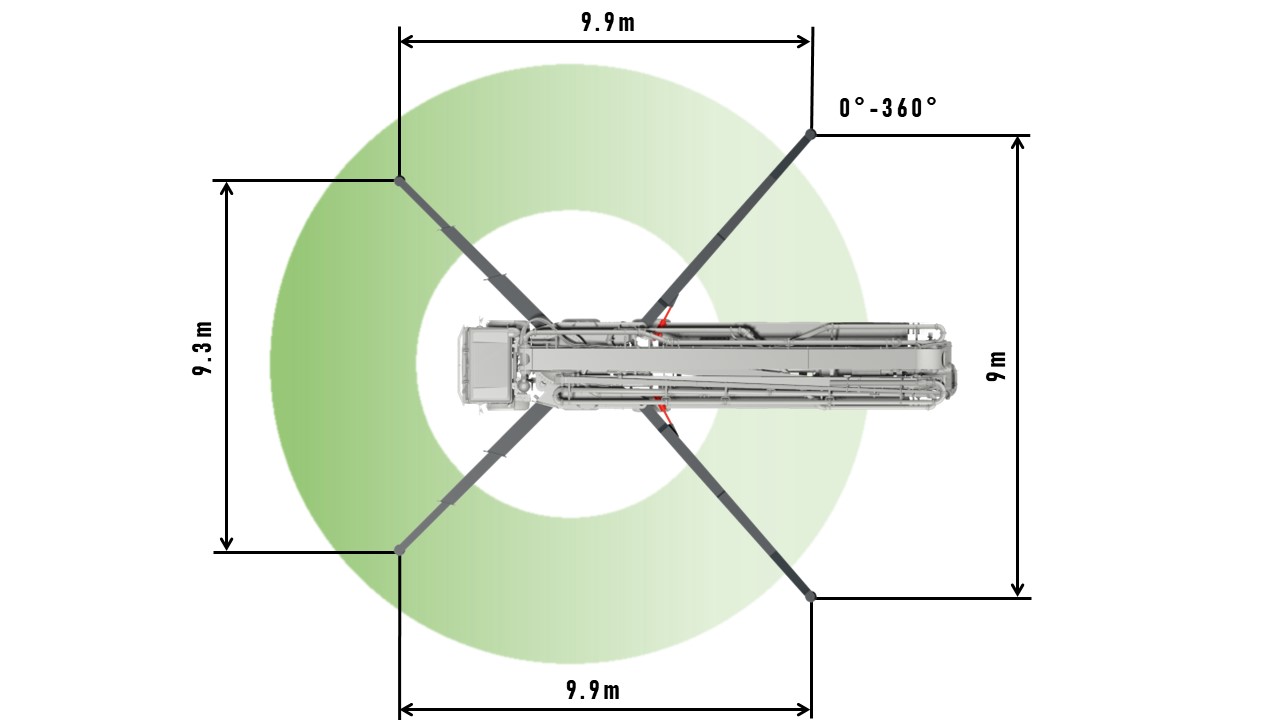

SUPPORT LEGS DIMENSIONS
SUPPORT LEGS DIMENSIONS
PUMP GROUP

PUMP GROUP

 BST 51.16 5RZ (STD.)

BST 51.20 5RZ (OPT.)

Theo. Conc. Output (max)

(Piston Side)

160 m³/ h

200 m³/ h

Theo. Conc. Pressure (max)

(Piston Side)

81 bar

81 bar

Stroke

26 Stroke / min

27 Stroke / min

Concrete Cylinder

Dimensions

250 mm x 2100 mm

250 mm x 2500 mm

OPTIONS

■ Hopper Vibrator

■ Hydraulic Driven Fan

■ Stability Control

■ Air Compressor

■ End Hose Squeeze Valve

■ High Pressure Cleaning Kit (140 bar)

■ Betonstar IoT System

■ Remote Control (HBC)

■ Water and Oil Tank Heater

STANDARD EQUIPMENT

Hopper Capacity : 650 l

Switching System : Elect. Magn. Sensor

Concrete Valve : S Valve System

Electric Box : Waterproof and PLC Controlled

Remote Control : Included (HETRONIC)

End Hose : 3 m

Water Pump : 67 lpm

Water Tank Capacity : 650 l and Hose 15 m

Lubrication System : Hydraulic (LINCOLN)

Driven by : PTO or Gear Box

SUPPORT LEGS SYSTEM

Front Legs : X

Rear Legs : Side Hydraulic Swing

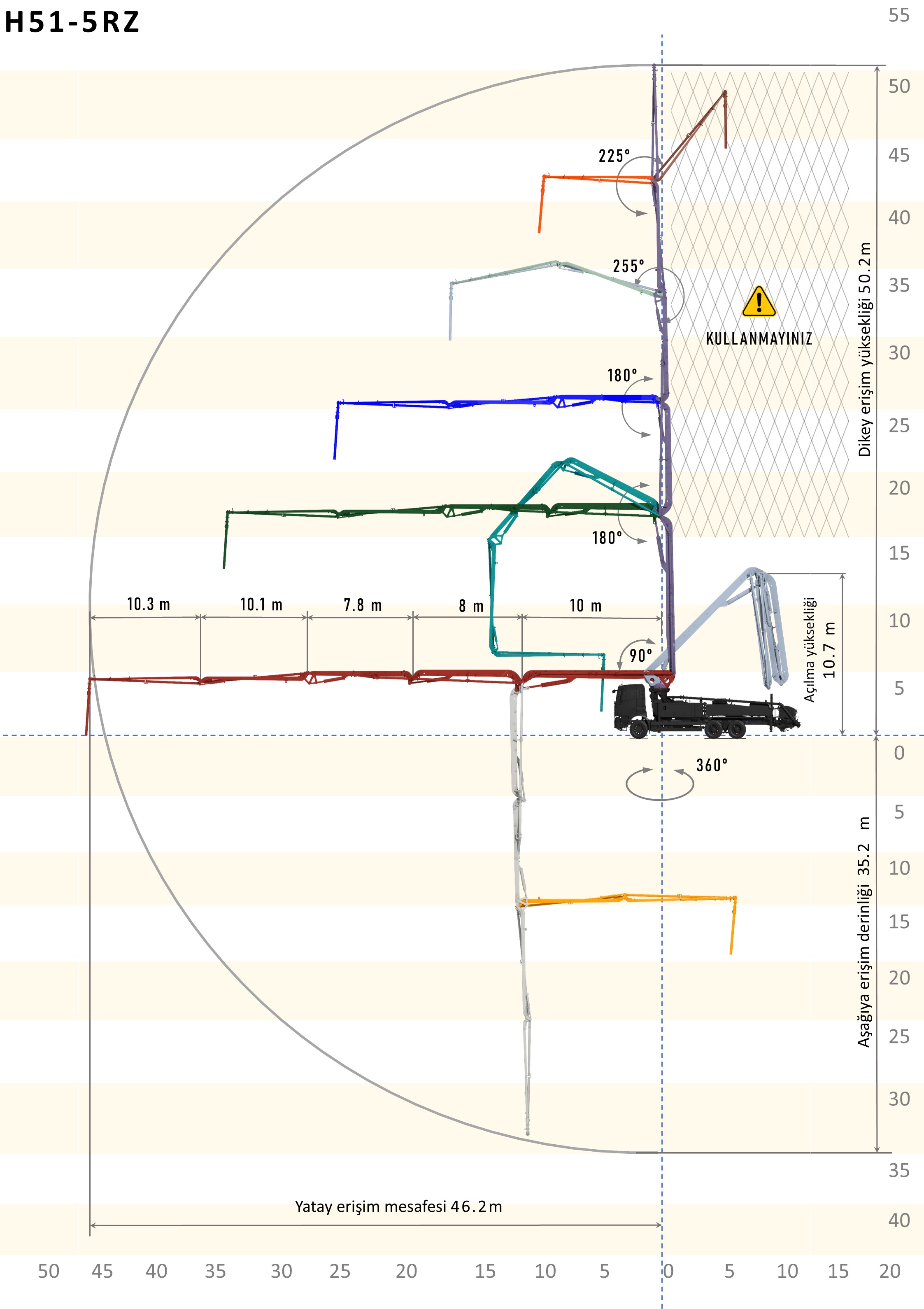

BOOM WORKING DIAGRAM
BOOM WORKING DIAGRAM
BOOM SYSTEM

Boom Type : 5RZ

Sections : 5

Boom Swing Time : 240 sec

Boom Swinging Angle : 365°

Concrete Pipe Diameter : 125 mm

CONTROL SYSTEM

■ Smartstar Control

■ Color LCD

■ Rear Keyboard

■ Diagnostic

■ Fuel Saving Mode

TECHNICAL DETAILS
TECHNICAL DETAILS
SUPPORT LEGS DIMENSIONS
SUPPORT LEGS DIMENSIONS
PUMP GROUP
Pump Group BST 51.16H 5RZ (OPT.)   BST 51.20 5RZ(STD.)

Theo. Conc. Output(max)

(Piston Side)

160 m³ / h

(209,27 yd³ / h)

200 m³ / h

(261,59 yd³ / h)

Theo. Conc. Pressure(max)

(Piston Side)

85 bar

(1232,82 psi)

85 bar

(1232,82 psi)

Stroke

26 Stroke / min

27 Stroke / min

Concrete Cylinder

Dimensions

250 mm x 2100 mm

(9,84” 82,68”)

250 mm x 2500 mm

(9,84” 98,42”)

OPTIONS

■ Hopper Vibrator

■ Hydraulic Driven Fan

■ Stability Control

■ Air Compressor

■ End Hose Squeeze Valve

■ High Pressure Cleaning Kit (160 bar / 2320 psi)

■ Betonstar IoT System

■ Tool Boxes (If space is available)

■ Water and Oil Tank Heater

■ Leg Fuel Tank

STANDARD EQUIPMENT

Hopper Capacity : 650 l (171,71 gal)

Switching System : Electromagnetic Sensor

Concrete Valve : S Valve System

Electric Box : IP65 PLC Controlled

Remote Control : HBC Remote Control

End Hose : 3 m (9’ 10”) 4” Diameter

Water Pump : 67 lpm (17,7 gpm)

Water Tank Capacity : 650 l (171 gal) and Hose 15 m (49’ 2”)

Lubrication System : Electrically Controlled Central System (LINCOLN)

Driven by : Gear Box (Stiebel)



SUPPORT LEGS SYSTEM

Front Legs : X

Rear Legs : Side Hydraulic Swing

BOOM WORKING DIAGRAM
BOOM WORKING DIAGRAM
BOOM SYSTEM

Boom Type : RZ

Sections : 5

Boom Swing Time : 194 sec

Boom Swinging Angle : 365°

Concrete Pipe Diameter : 125 mm (4,92’’)

CONTROL SYSTEM

■ Smartstar Control

■ Color LCD

■ IP69K Electronic Keypad

■ Diagnostic

■ Fuel Saving Mode

■ 2nd Back up Radio Remote and Receiver
